温馨提醒：图片仅供参考，商品以实物为准

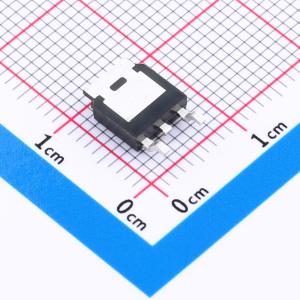

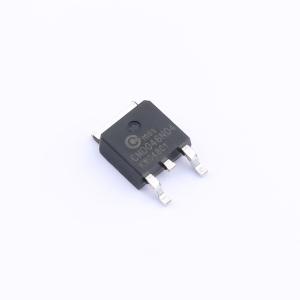

CMD046N04
1个N沟道 耐压:40V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 046N04采用先进的SGT技术，可提供出色的RDS(ON)。该器件适用于电池保护或其他开关应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD046N04
- 商品编号
- C20625146
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.357克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.6mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF |
商品概述
这款功率MOSFET采用先进的SGT技术制造。这项先进技术经过特别设计，可将传导损耗降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。
商品特性
- VDS = 45 V，ID = 180 A
- RDS(ON)典型值 = 1.5 mΩ @ VGS = 10 V
- 极低的导通电阻RDS(ON)
- 低Crss
- 快速开关
- 100%经过雪崩测试
- 改善的dv/dt能力
应用领域
- PWM应用
- 负载开关
- 电源管理
