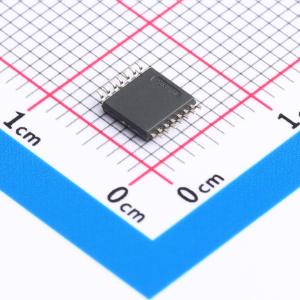

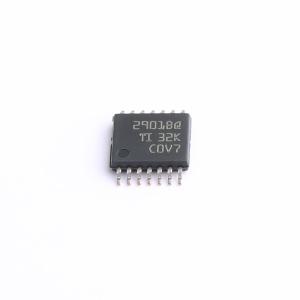

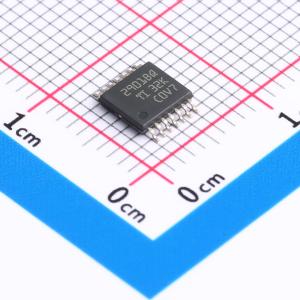

LM2901BQPWRQ1
四通道汽车级比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2901B-Q1 汽车级 36V 四路差分标准比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2901BQPWRQ1
- 商品编号
- C20345484
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0886克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 370uV | |
| 输入偏置电流(Ib) | 3.5nA | |
| 传播延迟(tpd) | 1us | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 800uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 输入失调电流(Ios) | 0.5nA |
商品概述
LM2901B-Q1 器件是行业标准 LM2901x-Q1 比较器系列的下一代产品。这一下一代系列为对成本敏感的应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟，以及在可直接替换的便利性下改进的 2kV ESD 性能。 所有器件均由四个独立的电压比较器组成，这些比较器设计用于在宽电压范围内工作。只要两个电源之间的差值在 2V 至 36V 之间，并且 VCC 比输入共模电压至少正 1.5V，也可以使用双电源供电。输出可以连接到其他集电极开路输出。 “V” 版本的工作电压最高可达 32V，“B” 版本的工作电压最高可达 36V。所有器件均符合 AEC-Q100 1 级温度范围（-40℃ 至 +125℃）的要求。
商品特性
- 符合汽车应用要求
- 通过 AEC-Q100 认证，结果如下：器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃；器件 HBM ESD 分类等级：• “AV” 版本为 1C 类；• 所有其他版本为 2 类；器件 CDM ESD 分类等级 C3；“B” 器件的 HBM ESD 改进至 2kV
- 单电源或双电源供电
- 电源电流低，且与电源电压无关，每个比较器典型值为 200μA（“B” 版本）
- 输入偏置电流低，典型值为 3.5nA（“B” 器件）
- 输入失调电流低，典型值为 0.5nA（“B” 器件）
- 输入失调电压低，典型值为 ±0.37mV（“B” 器件）
- 共模输入电压范围包括地
- 差分输入电压范围等于最大额定电源电压 ±36V
- 输出与 TTL、MOS 和 CMOS 兼容
- 提供有助于功能安全系统设计的功能安全相关文档
应用领域
- 汽车混合动力汽车/电动汽车和动力系统
- 信息娱乐系统和仪表盘
- 车身控制模块
- 工业领域
- 家电
