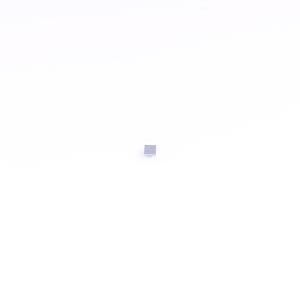

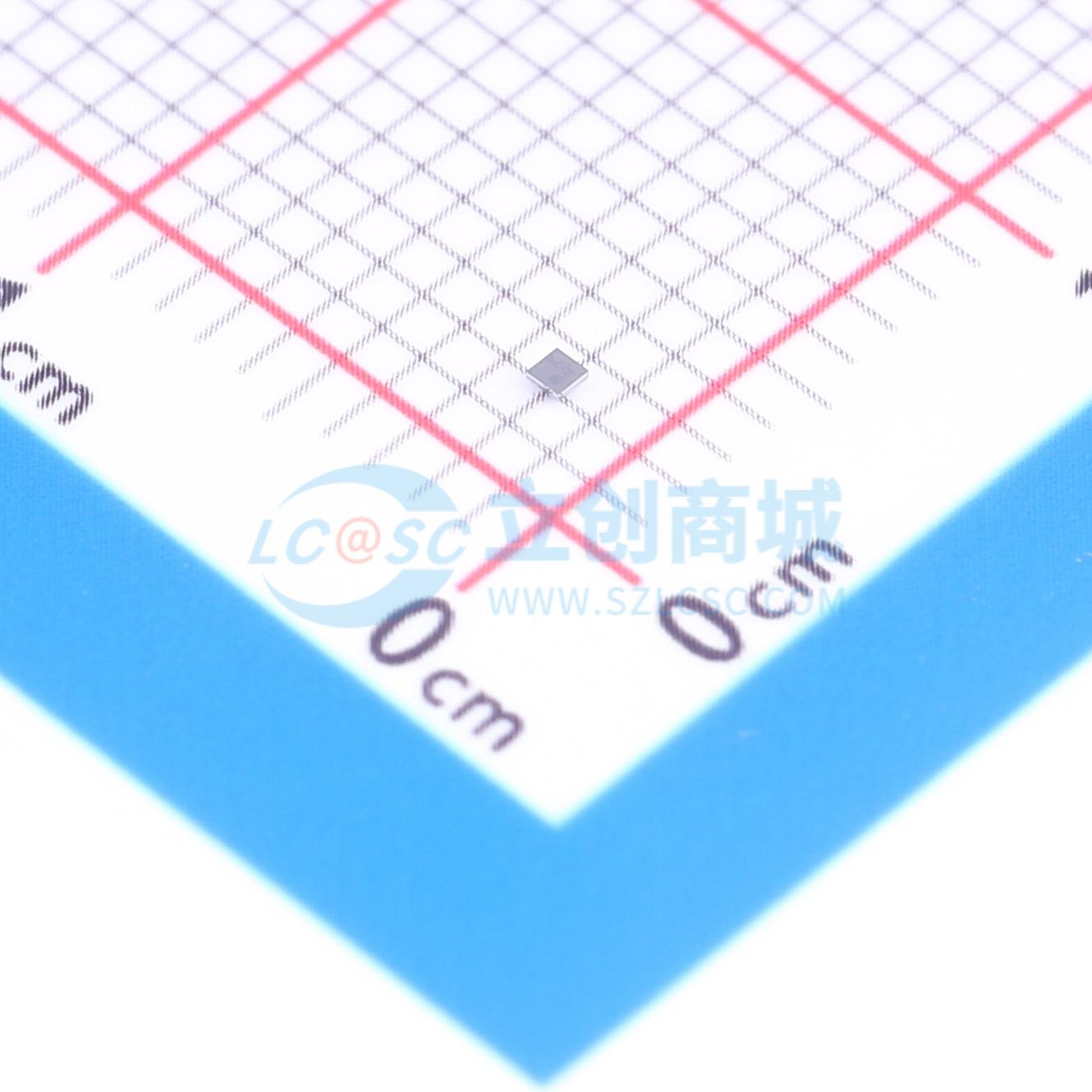

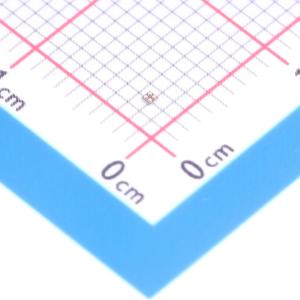

TLV4041R5YKAR
TLV40x1 小尺寸低功耗带精密基准电压比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV4041 具有基准电压的低功耗比较器（同相、推挽）
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV4041R5YKAR
- 商品编号
- C20345932
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.027375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 360ns | |
| 滞后电压(Vhys) | 20mV | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽 | |
| 输出模式 | TTL | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 2uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.6V~5.5V |
商品概述
TLV40x1器件是具有精密基准和快速响应的低功耗、高精度比较器。这些比较器采用超小型DSBGA封装，尺寸为0.73 mm × 0.73 mm，使TLV40x1适用于对空间要求苛刻的设计，如便携式或电池供电的电子产品，这些产品需要低功耗以及对工作条件变化的快速响应。 工厂微调的基准和精密迟滞特性相结合，使TLV40x1适用于恶劣、嘈杂环境中的电压和电流监测，在这些环境中，缓慢变化的输入信号必须转换为干净的数字输出。同样，输入上的短暂干扰会被抑制，确保输出稳定运行，不会出现误触发。 TLV40x1有多种配置可供选择，使系统设计人员能够实现他们期望的输出响应。例如，TLV4021和TLV4041提供同相输入，而TLV4031和TLV4051则具有反相输入。此外，TLV4021和TLV4031采用漏极开路输出级，而TLV4041和TLV4051采用推挽输出级。最后，TLV40x1系列中的每个比较器都有0.2V、0.5V或1.2V的精密基准可供选择。
商品特性
- 宽电源电压范围：1.6 V至5.5 V
- 精密基准：0.2 V、0.5 V和1.2 V
- 固定阈值为3.2 V
- 基准精度：25℃时为– 0.5%，全温度范围内为1%
- 低静态电流：2 μA
- 传播延迟：360 ns
- 推挽和漏极开路输出选项
- 已知启动条件
- 同相和反相输入选项
- 精密迟滞
- 温度范围：-40℃至+125℃
- 封装：0.73 mm × 0.73 mm DSBGA（4凸点）、SOT - 23（5引脚）
应用领域
- 自诊断
- 锂离子电池监测
- 电池管理和保护
- 电流和电压感应
- 模拟前端
- 电源管理
- 负载点调节器
- DC/DC和AC/DC电源
- 系统控制和监测
