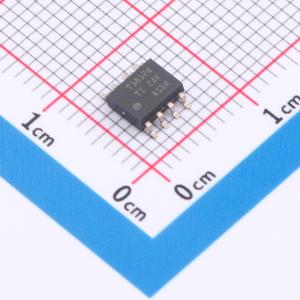

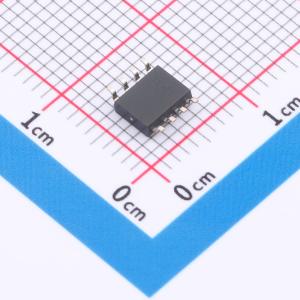

温馨提醒：图片仅供参考，商品以实物为准
TLV1812QDRQ1
具备推挽或开漏输出选项的40V汽车级轨到轨输入比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV1812-Q1 汽车类双通道微功耗高压比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1812QDRQ1
- 商品编号
- C20345915
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 1.2nA | |
| 传播延迟(tpd) | 420ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2.4V~40V | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 响应时间(tr) | 15ns |
商品概述
TLV181x-Q1 和 TLV182x-Q1 是一系列汽车级 40 伏单通道、双通道和四通道比较器，具有多种输出选项。该系列产品提供轨到轨输入，输出选项包括推挽式或漏极开路式。该系列产品在速度和功耗方面实现了出色的平衡，在 2.4 V 至 40 V 的全电源电压范围内，传播延迟为 420 ns，每通道的静态电源电流仅为 5 μA。
所有器件均具备上电复位（POR）功能。这可确保在达到最低电源电压之前，输出处于已知状态，直到输出对输入做出响应，从而防止系统上电和掉电期间出现误输出。
TLV181x-Q1 比较器具有推挽式输出级，在控制 LED 或驱动容性负载（如 MOSFET 栅极）时，能够吸收和提供数毫安的电流。
TLV182x-Q1 比较器具有漏极开路输出级，可独立于比较器电源电压上拉至 40 V。
商品特性
- 适用于汽车应用
- 通过 AEC-Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C3
- 2.4 V 至 40 V 宽电源电压范围
- 每通道静态电流低至 5 μA
- 轨到轨输入
- 上电复位（POR）功能，确保启动状态已知
- 低输入失调电压 500 μV
- 典型传播延迟 420 ns
- 推挽式输出选项（TLV181x-Q1）
- 漏极开路输出选项（TLV182x-Q1）
- 提供有助于功能安全系统设计的功能安全相关文档
应用领域
- 混合动力汽车/电动汽车及动力系统
- 信息娱乐系统和仪表盘
- 车身控制模块
