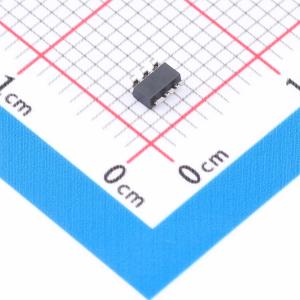

温馨提醒：图片仅供参考，商品以实物为准
TLV3011BIDBVR
集成1.24V电压基准的低功耗比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3011B 具有集成基准引脚和开漏输出的微功耗比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3011BIDBVR
- 商品编号
- C20345920
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 4.5pA | |
| 传播延迟(tpd) | 4us | |
| 滞后电压(Vhys) | 8mV | |
| 共模抑制比(CMRR) | 74dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开漏 | |
| 输出模式 | CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 2.4uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 1.65V~5.5V |
商品概述
TLV3011 是一款低功耗、漏极开路输出比较器；TLV3012 是一款推挽输出比较器。两款器件均具备一个未连接的片上电压基准，静态电流最大为 5 μA，输入共模范围比电源轨高 200 mV，可在 1.8 V 至 5.5 V 的单电源下工作。集成的 1.242 V 串联电压基准的漂移低至最大 100 ppm/℃，在高达 10 nF 的容性负载下保持稳定，且典型输出电流可达 0.5 mA。 TLV3011B 和 TLV3012B “B” 版本增加了上电复位 (POR)、故障安全输入、内置迟滞功能，最低电源电压降至 1.65 V，最大静态电流为 3.1 μA。 该系列产品提供适用于节省空间设计的微型 SOT23 - 6 封装，以及可进一步节省电路板面积的 SC - 70 封装。所有版本的工作温度范围均为 - 40℃ 至 + 125℃。
商品特性
- 低静态电流：3.1 μA（“B” 版本最大值）
- 集成电压基准：1.242 V
- 输入共模范围：比电源轨高 200 mV
- 电压基准初始精度：1%
- 故障安全输入（“B” 版本）
- 上电复位（“B” 版本）
- 集成迟滞（“B” 版本）
- 漏极开路输出选项（TLV3011x）
- 推挽输出选项（TLV3012x）
- 快速响应时间：6 μS
- 低电源电压：1.65 V 至 5.5 V（“B” 版本）
应用领域
- 车道偏离警告
- 仪表盘
- 电子收费标签
- 资产跟踪
- 电池管理系统
