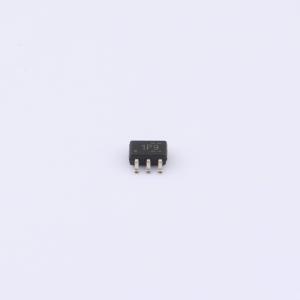

TLV3603DCKR-ET
具有2.5 ns传播延迟的325 MHz高速比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV3603E 具有推挽输出、可调节迟滞、闩锁功能和扩展工作温度的 2.5ns 轨至轨比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3603DCKR-ET
- 商品编号
- C20345928
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 1uA | |
| 传播延迟(tpd) | 2.5ns | |
| 滞后电压(Vhys) | 3mV | |
| 共模抑制比(CMRR) | 80dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 5.7mA | |
| 工作温度 | -55℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.4V~5.5V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 30nA | |
| 响应时间(tr) | 0.75ns |
商品概述
TLV360x 系列是一组 325 MHz 的高速比较器，具有轨到轨输入，传播延迟为 2.5 ns。快速响应和宽工作电压范围的结合，使这些比较器适用于激光雷达、测距仪和线路接收器中的窄信号脉冲检测以及数据和时钟恢复应用。 TLV360x 系列的推挽（单端）输出简化了 I/O 接口的板对板布线，降低了成本，并且与其他高速差分输出比较器相比，还降低了功耗。它们可以直接与下游电路中大多数主流数字控制器和 IO 扩展器连接。 TLV3601 采用 5 引脚 SC70 和 SOT23 封装，非常适合对空间要求严格且需要比较器快速响应时间的设备。TLV3603(E) 采用 6 引脚 SC70 封装，在保持与 TLV3601 相同速度和尺寸的同时，还具备可调迟滞控制和锁存功能等额外特性。TLV3602 是 TLV3601 的双通道版本，采用 8 引脚 VSSOP 和 WSON 封装。
商品特性
- 快速传播延迟：2.5 ns
- 低过驱动离散：600 ps
- 高翻转频率：325 MHz
- 窄脉冲宽度检测能力：1.25 ns
- 推挽输出
- 宽电源范围：2.4 V 至 5.5 V
- 输入共模范围超出两个电源轨 200 mV
- 低输入失调电压：±5 mV
- 输出启动状态已知
- TLV3603(E) 特定特性：
- 可调迟滞控制引脚
- 锁存功能
- TLV3603E 扩展工作温度范围：-55℃ 至 125℃
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档 [TLV3601/2]
- 提供有助于功能安全系统设计的文档 [TLV3603]
应用领域
- 激光测距仪
- 时钟和数据恢复
- 示波器和逻辑分析仪中的高速触发功能
- 激光雷达中的距离感应
- 无人机视觉
- 高速差分线路接收器
