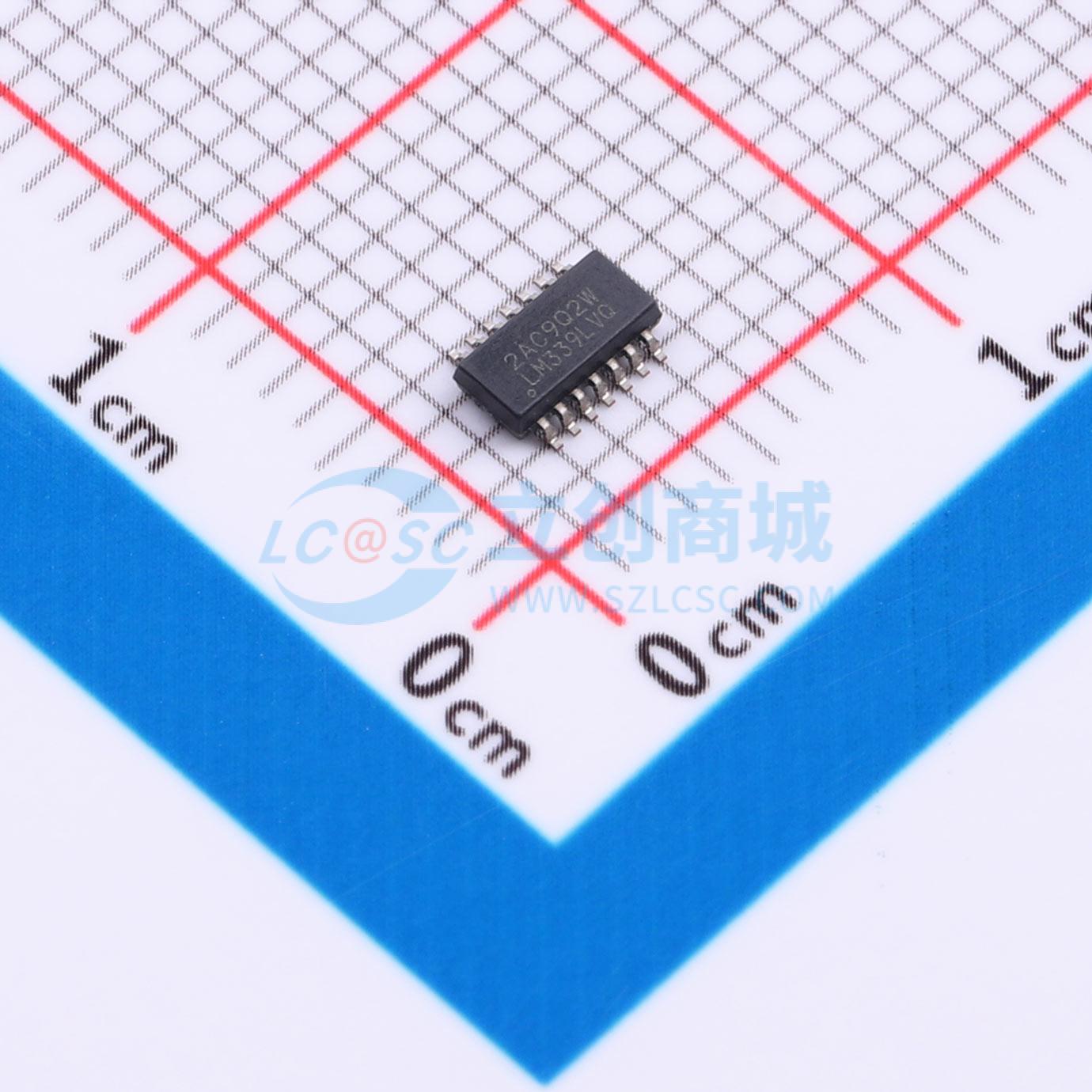

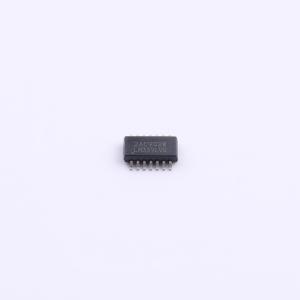

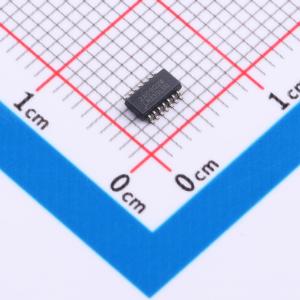

LM339LVQDYYRQ1
LM339LVQDYYRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM339LV-Q1 具有 1μs 延迟的汽车类 5.5V 低压标准四通道比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM339LVQDYYRQ1
- 商品编号
- C20345489
- 商品封装
- SOT-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 400uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 600ns |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 25uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LV 器件系列包含单路、双路和四路独立电压比较器，可在宽电源电压范围内工作。在低电压（≤ 5 V）应用中，LV 器件可直接替代标准的 TL331-Q1、LM2xx、LM3xx 和 LM290x-Q1 比较器系列，以提高性能并增加功能。 LV 器件具备上电复位（POR）功能，可确保在达到最低电源电压之前，输出处于高阻态，从而防止在电源开启和关闭期间出现输出瞬变。该系列还具有轨到轨输入特性，输入电压可高达 6 V，且不会损坏或发生相位反转。 LV 器件的工作温度范围为 -40℃ 至 +125℃，涵盖了 TL331-Q1、LM2xx-Q1、LM3xx 和 LM290x-Q1 比较器系列的温度范围。
商品特性
- 适用于汽车应用
- 通过 AEC-Q100 认证，结果如下：– 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃ – 器件 HBM ESD 分类等级 2 – 器件 CDM ESD 分类等级 C5
- 电源电压范围为 1.65 V 至 5.5 V
- 带故障保护的轨到轨输入
- 典型输入失调电压低至 400 μV
- 典型传播延迟为 600 ns
- 典型静态电流低至 25 μA/通道
- 典型输入偏置电流低至 5 pA
- 漏极开路输出
- 完整的 -40℃ 至 +125℃ 温度范围
- 具备上电复位（POR）功能，确保启动状态已知
- 2 kV ESD 保护
- 在 VCC ≤ 5 V 时，是 TL331-Q1、LM393-Q1 和 LM339-Q1 系列的改进型替代品
- 单路（TL391-Q1）采用替代引脚排列
应用领域
- 真空机器人
- 单相 UPS
- 服务器电源
- 无线电动工具
- 无线基础设施
- 家用电器
- 楼宇自动化
- 工厂自动化与控制
- 电机驱动器
- 信息娱乐与仪表盘
