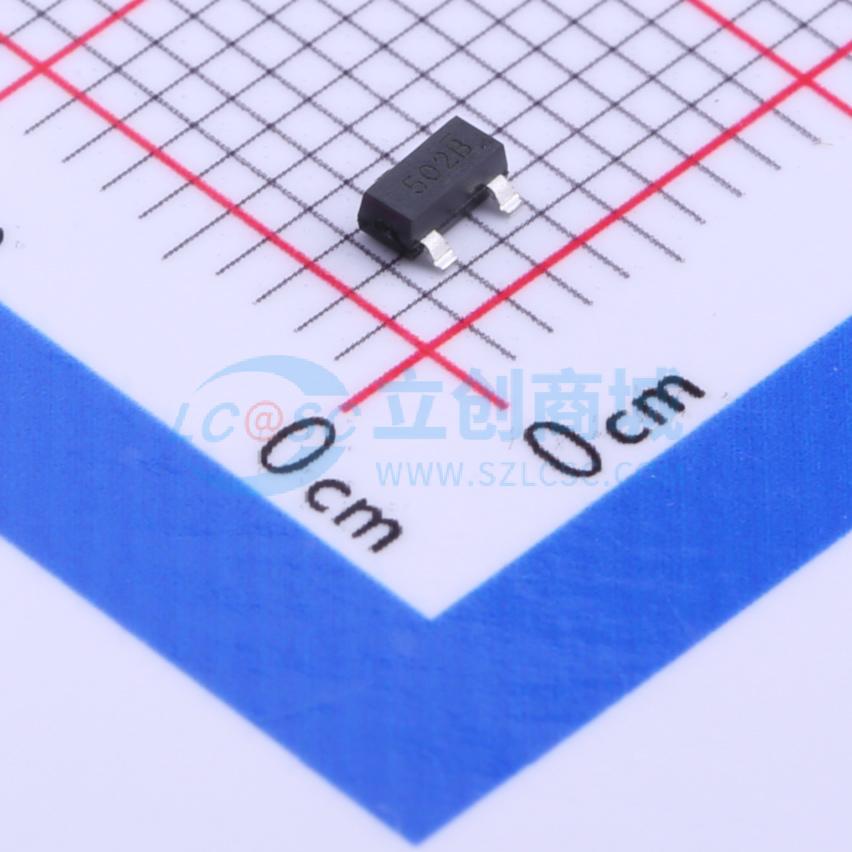

温馨提醒：图片仅供参考，商品以实物为准

SP0502BAHTG

单向TVS 5.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该表面贴装阵列系列可抑制静电放电（ESD）和其他瞬态过电压事件。这些元件用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求），可帮助保护数据、信号或控制线路上的敏感数字或模拟输入电路，其电压高达 5VDC。这些单片硅阵列由专为瞬态电压抑制（TVS）设计的特殊结构组成。这些结构的尺寸和形状经过专门设计，以实现瞬态保护。与压敏电阻（MOV）相比，该二极管阵列具有更低的钳位电压和更低的关态电容。
品牌名称: Littelfuse(美国力特)
商品型号: SP0502BAHTG
商品编号: C207261
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

该表面贴装阵列系列可抑制静电放电（ESD）和其他瞬态过电压事件。这些元件用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求），可帮助保护数据、信号或控制线路上的敏感数字或模拟输入电路，其电压高达 5VDC。这些单片硅阵列由专为瞬态电压抑制（TVS）设计的特殊结构组成。这些结构的尺寸和形状经过专门设计，以实现瞬态保护。与压敏电阻（MOV）相比，该二极管阵列具有更低的钳位电压和更低的关态电容。

商品特性

采用超小型 SC70、SOT - 23、SOT - 143 或 MSOP 封装的 2、3、4、5 或 6 个 TVS 雪崩二极管阵列
ESD 能力标准 - IEC 61000 - 4 - 2，直接放电……30kV（4 级） - IEC 61000 - 4 - 2，空气放电……30kV（4 级） - MIL STD 883 3015.7……30kV
适用于最高 5VDC 应用的输入保护
快速响应时间……<1ns
低输入电容……典型值 30pF
工作温度范围…… - 40℃ 至 125℃

应用领域

数码相机
数码摄像机
MP3 播放器
手机
个人数字助理（PDA）
便携式手持设备（笔记本电脑、掌上电脑）
计算机端口、键盘（USB1.1）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	-
	击穿电压	-

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	30pF
