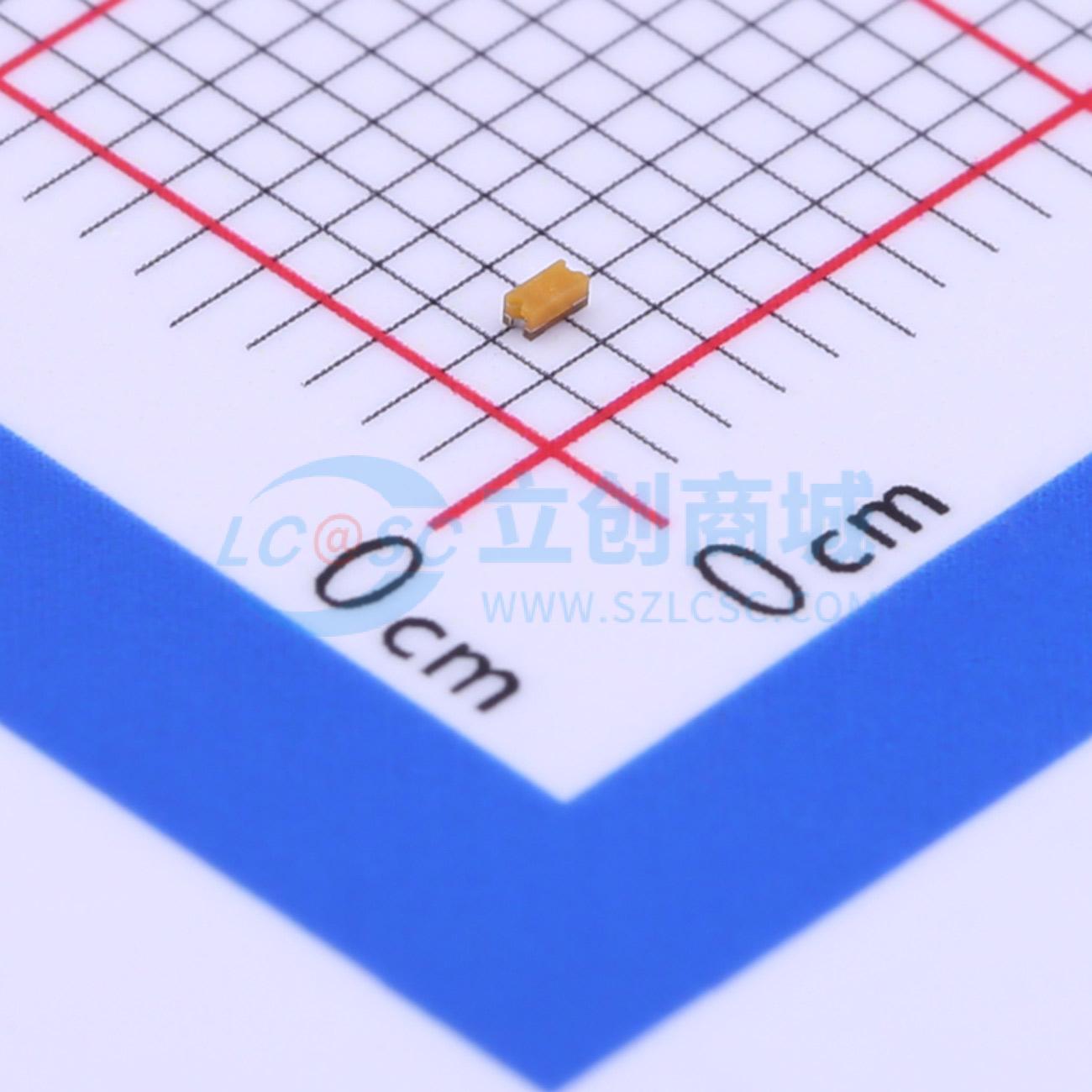

温馨提醒：图片仅供参考，商品以实物为准
XGD10402KR
双向ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XTREME-GUARDTM静电放电（ESD）抑制器可在极小的0402和0603封装尺寸下，保护敏感电子设备免受极端ESD条件的影响。该系列产品专门设计用于抑制高达30 kV的快速上升ESD瞬变，同时几乎不会给电路增加电容，有助于保持信号完整性并最大限度减少数据丢失。它是一款符合RoHS标准、无卤且无铅的ESD抑制器。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- XGD10402KR
- 商品编号
- C207289
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.04pF |
商品概述
XTREME-GUARD™静电抑制器可在极小的0402和0603封装尺寸下，保护敏感电子设备免受极端静电放电条件的影响。该系列产品专门设计用于抑制高达30kV的快速上升静电放电瞬变，同时几乎不会给电路增加电容，有助于保持信号完整性并最大限度减少数据丢失。它是一款符合RoHS标准、无卤且无铅的静电抑制器。
商品特性
-高达30kV接触/空气放电的高静电放电额定值-符合RoHS标准、无铅且无卤-超低电容-低泄漏电流-快速响应时间-双向-可承受多次静电放电冲击-与贴片工艺兼容-提供1000、5000和10000片卷盘包装(EIA-RS481)-最高额定电压可达32V-最高工作温度为125°C
应用领域
-可穿戴设备-笔记本电脑/便携式电脑/个人电脑-游戏机-智能电视-智能手机-平板电脑-机顶盒-网络和无线硬件-固定式和便携式医疗设备
