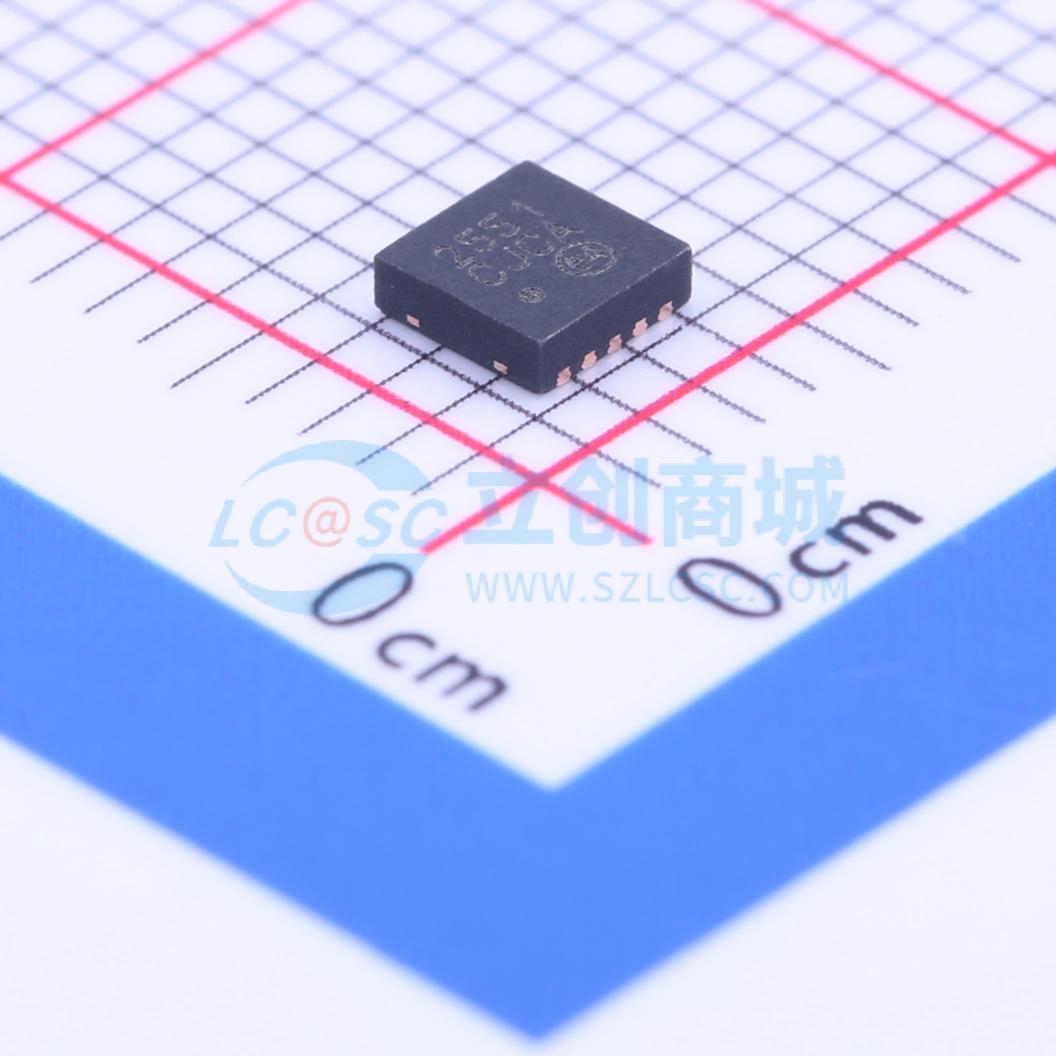

PAC1710-1-AIA-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: PAC1710-1-AIA-TR
商品编号: C190037
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.12克(g)

商品概述

具有精确电压测量功能的单路和双路上桥臂双向电流检测监视器。每个传感器测量外部检测电阻两端的电压，从而得出电池或稳压器的上桥臂电流。还测量SENSE+引脚电压并计算积分周期内的平均功率。可将其编程为当电流检测和总线电压超出上/下限时将ALERT引脚置为有效。适合测量动态功率。较长的积分时间会延长系统轮询周期，而不会丢失任何功耗信息。此外，警报还可确保在轮询周期之间捕捉到瞬态事件。该器件采用符合RoHS标准的3×3 mm 10引脚VDFN封装。

商品特性

单路和双路上桥臂电流传感器
集成电流测量（2.5 ms至2.6 s），分辨率高达11位
正范围内的电流测量精度为1%
测量VSOURCE电压
计算功率
VSOURCE电压范围为0V至40V
双向电流检测
自动调零输入失调电压
数字平均值计算 - 可调整的采样时间和分辨率
5 μA典型待机电流
可编程检测电压范围 - ±10 mV、±20 mV、±40 mV和±80 mV
电源范围为3.0V至5.5V
宽工作温度范围：-40°C至+85°C
ALERT输出，在采样间隔之间发生电压和电流超出限值的瞬态事件时触发
SMBus 2.0通信接口 - 块读取和块写入 - 可通过电阻解码选择地址
采样时间可配置为2.5 ms至320 ms - 利用平均值计算，有效采样时间最长为2.6 s
10引脚3×3 mm VDFN封装

应用领域

笔记本电脑和台式机
工业
电源管理系统
嵌入式应用
服务器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	0V~40V
	输入偏置电流(Ib)	-

	属性	参数值
	输入失调电压(Vos)	-
	工作温度	-40℃~+85℃
