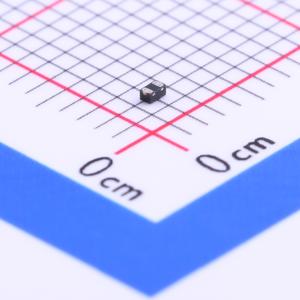

温馨提醒：图片仅供参考，商品以实物为准

SP1003-01ETG

单向ESD 5V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用专有硅雪崩技术制造的齐纳二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电 (ESD) 的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受 ±30kV（接触放电，符合 IEC 61000-4-2 标准）的反复 ESD 冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全耗散 7A 的 8/20μs 浪涌电流（符合 IEC61000-4-5 标准）。
品牌名称: Littelfuse(美国力特)
商品型号: SP1003-01ETG
商品编号: C207270
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.17626克(g)

商品参数

商品概述

采用专有硅雪崩技术制造的齐纳二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电 (ESD) 的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受 ±30kV（接触放电，符合 IEC 61000-4-2 标准）的反复 ESD 冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全耗散 7A 的 8/20μs 浪涌电流（符合 IEC61000-4-5 标准）。

商品特性

符合 RoHS 标准，无卤且无铅
ESD 防护，符合 IEC 61000-4-2 标准，接触放电 ±30kV，空气放电 ±30kV
EFT 防护，符合 IEC 61000-4-4 标准，40A（5/50ns）
防雷，符合 IEC 61000-4-5 第二版标准，7A（8/20μs）
5V 时最大漏电流为 100nA
微型 SOD723/ SOD882（JEDEC MO-236）封装节省电路板空间
适配行业标准 0402（1005）器件的焊接焊盘
符合 AEC-Q101 标准（SOD882 封装）
湿度敏感度等级为 1 级

应用领域

数码相机
便携式医疗设备
可穿戴技术产品
移动电话
智能手机
平板电脑
便携式导航设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交45单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	100nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	30pF
