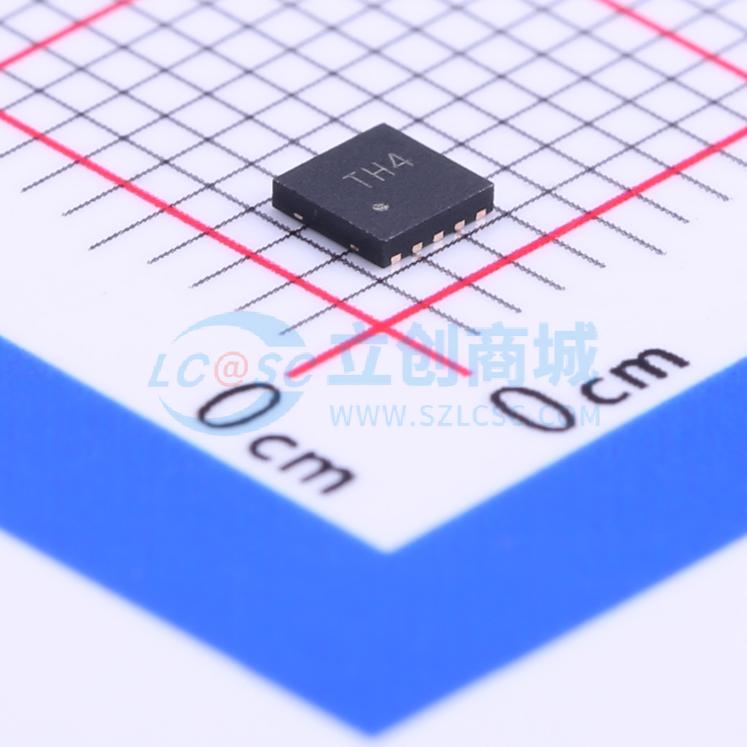

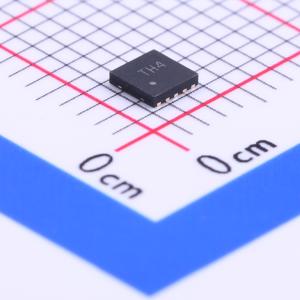

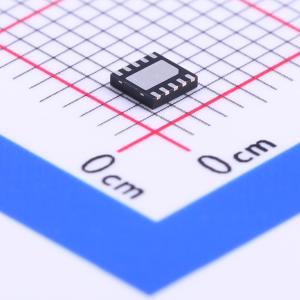

温馨提醒：图片仅供参考，商品以实物为准
SP2504NUTG
SP2504NUTG
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP2504NUTG
- 商品编号
- C207275
- 商品封装
- UDFN-10-EP(2.6x2.6)
- 包装方式
- -
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF |
商品概述
SP2504N集成了4通道低电容二极管和一个额外的齐纳二极管，用于保护敏感的I/O引脚免受雷击浪涌事件和静电放电（ESD）的影响。这款坚固的器件每通道可根据IEC 61000 - 4 - 5第2版标准（tp = 8 / 20μs）安全吸收高达20A的电流而性能不下降，并且根据IEC 61000 - 4 - 2国际标准，其最小ESD防护能力为±30kV。低负载电容使SP2504N非常适合保护高速信号引脚。
商品特性
- 静电放电（ESD）防护，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
- 电快速瞬变脉冲群（EFT）防护，符合IEC 61000 - 4 - 4标准，40A（tP = 5 / 50ns）
- 雷击防护，符合IEC 61000 - 4 - 5第2版标准，20A（tP = 8 / 20μs）
- 每个I/O的典型电容为3.5pF
- 在2.5V电压下，最大漏电流为1μA
- 符合RoHS标准且无铅
应用领域
- 10/100/1000以太网接口
- 客户终端设备（CPE）
- VoIP电话
- 机顶盒
- 专用交换机（PBX）系统
- 监控摄像头
