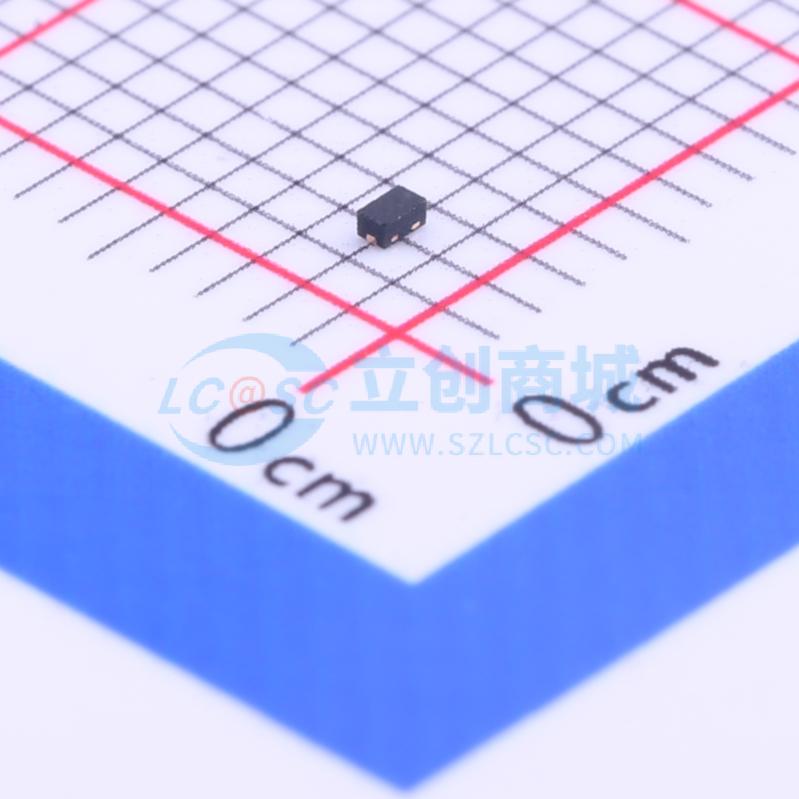

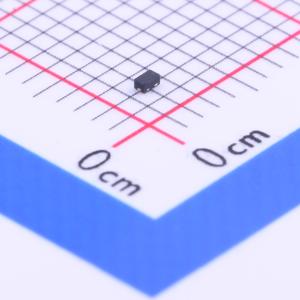

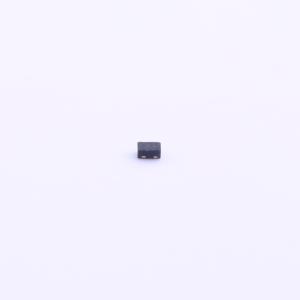

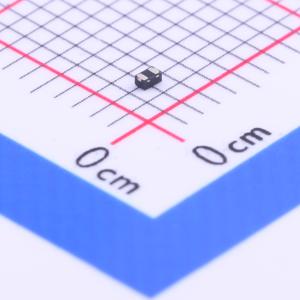

温馨提醒：图片仅供参考，商品以实物为准

SP3031-01ETG

单向TVS 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: VRWM=5V VC=7.5V IPP=2A TVS二极管阵列
品牌名称: Littelfuse(美国力特)
商品型号: SP3031-01ETG
商品编号: C207283
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

SP3031是单通道低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款坚固的二极管能安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电和±15 kV空气放电）规定的最大电平的重复性ESD冲击，且性能不会下降。低负载电容使其非常适合保护高速数据线。

商品特性

符合RoHS标准，无铅且无卤素
±10kV接触放电、±15kV空气放电ESD保护（IEC 61000 - 4 - 2）
电快速瞬变脉冲群（EFT）保护，IEC 61000 - 4 - 4，40A（5/50ns）
雷电保护，IEC 61000 - 4 - 5第2版：8/20浪涌，5A浪涌
在VR = 0V时电容低至0.8pF
在5V时漏电流低至1μA

应用领域

USB 2.0、以太网
MHL/MIPI/MDDI
HDMI、Display Port、eSATA
机顶盒、游戏机
智能手机
外部存储设备
超级本、笔记本电脑
平板电脑、电子阅读器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	7.5V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.8pF
