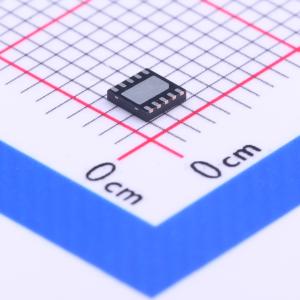

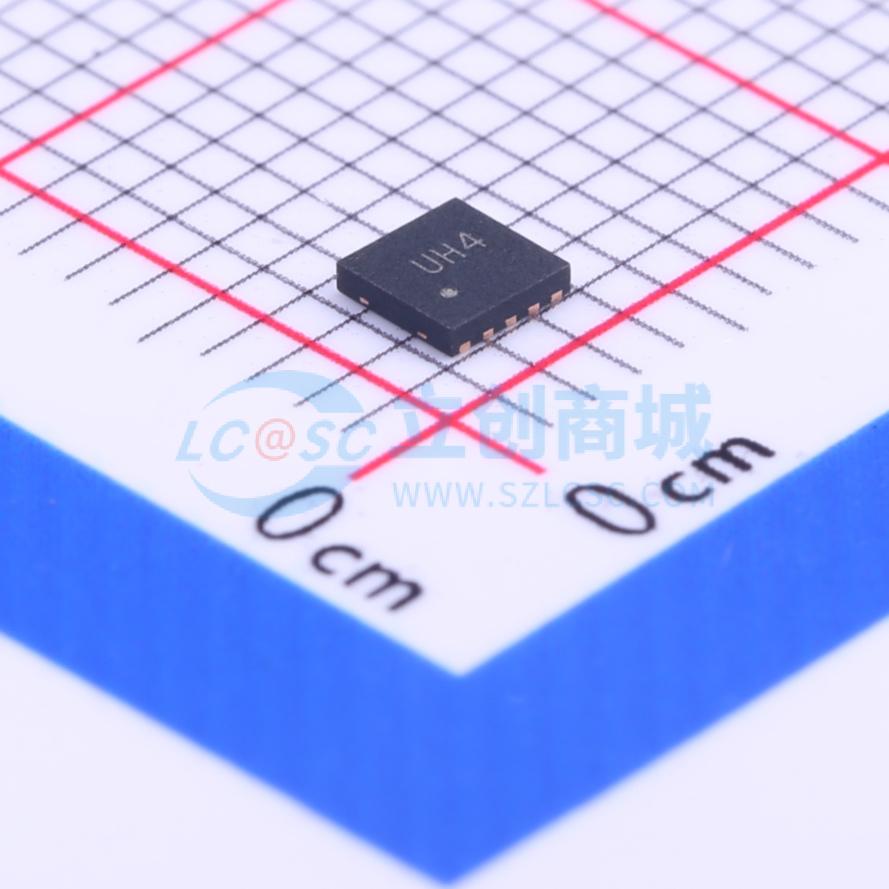

SP3304NUTG

TVS 3.3V截止峰值脉冲电流：20A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP3304N集成了4通道低电容二极管和一个额外的齐纳二极管，用于保护敏感的I/O引脚免受雷击浪涌事件和静电放电（ESD）的影响。这款坚固的器件可根据IEC 61000 - 4 - 5第2版标准安全吸收高达20A的浪涌电流（脉冲宽度tp = 8/20μs），且性能不会下降，同时依据IEC 61000 - 4 - 2国际标准，其最小ESD防护能力为±30kV。低负载电容使SP3304N非常适合保护高速信号引脚。
品牌名称: Littelfuse(美国力特)
商品型号: SP3304NUTG
商品编号: C207285
商品封装: DFN-10-EP(2.6x2.6)
包装方式: -
商品毛重: 0.043克(g)

商品参数

商品概述

SP3304N集成了4通道低电容二极管和一个额外的齐纳二极管，用于保护敏感的I/O引脚免受雷击浪涌事件和静电放电（ESD）的影响。这款坚固的器件可根据IEC 61000 - 4 - 5第2版标准安全吸收高达20A的浪涌电流（脉冲宽度tp = 8/20μs），且性能不会下降，同时依据IEC 61000 - 4 - 2国际标准，其最小ESD防护能力为±30kV。低负载电容使SP3304N非常适合保护高速信号引脚。

商品特性

每个I/O的典型电容低至3.5pF
在3.3V电压下，最大泄漏电流为1μA
湿度敏感度等级为1级（MSL Level - 1）
符合RoHS标准，无铅且无卤
静电放电（ESD）防护，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
电快速瞬变脉冲群（EFT）防护，符合IEC 61000 - 4 - 4标准，40A（脉冲宽度tp = 5/50ns）
雷击浪涌防护，符合IEC 61000 - 4 - 5第2版标准，20A（脉冲宽度tp = 8/20μs）

应用领域

10/100/1000以太网接口
客户驻地设备（CPE）
VoIP电话
机顶盒
专用交换机（PBX）系统
小基站

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/卷，最小起订量 1 个)

个

起订量：1 个3000个/卷

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	11.5V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	-

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5
	类型	TVS
	Cj-结电容	3.5pF
