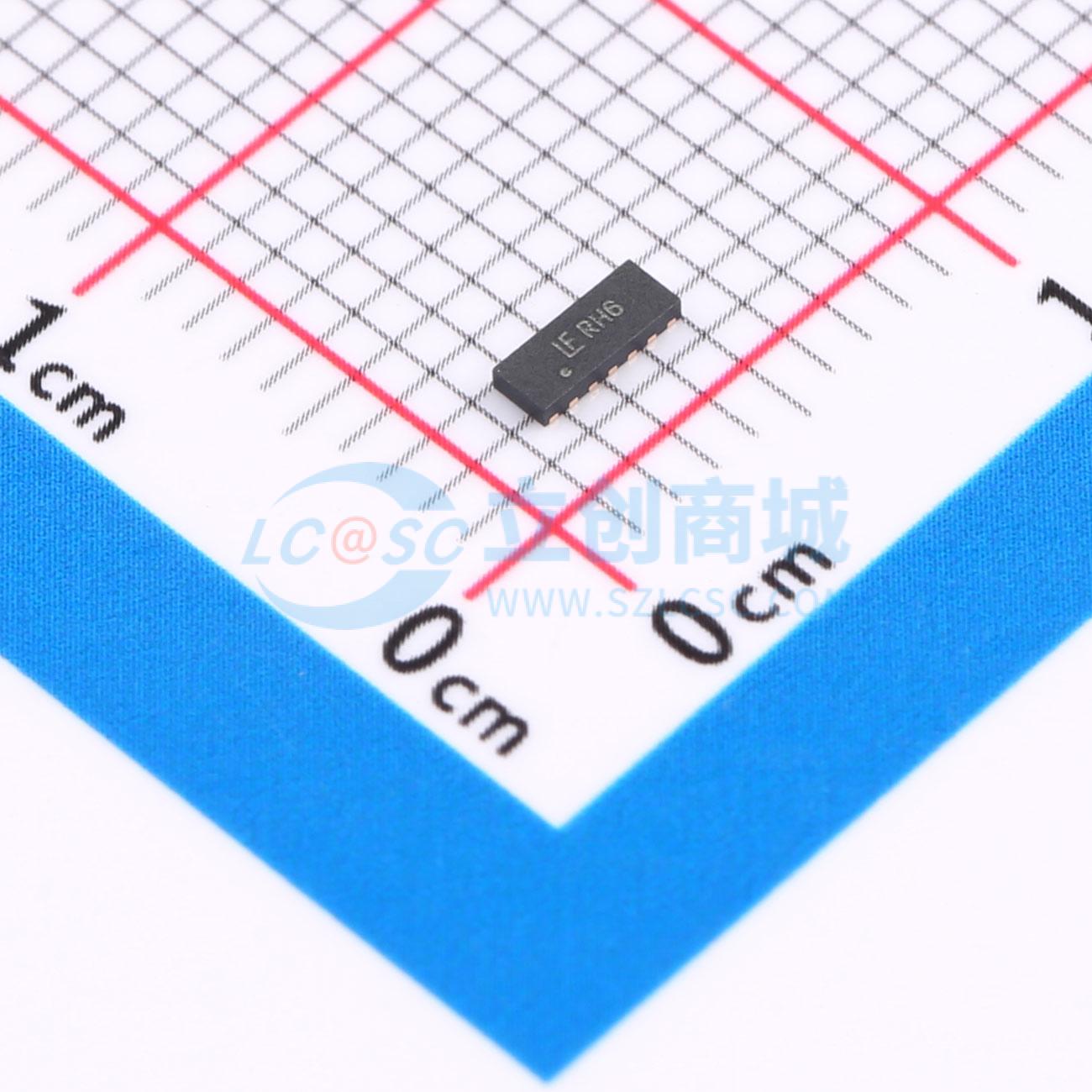

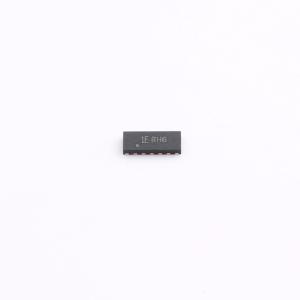

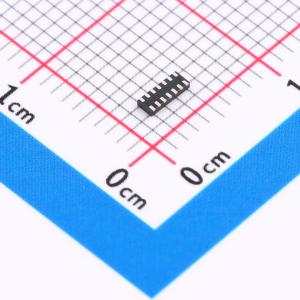

温馨提醒：图片仅供参考，商品以实物为准
SP3011-06UTG
单向ESD 6V截止 峰值浪涌电流：3A@8/20us
- 描述
- SP3011集成了六路超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的USB 3.0端口提供保护。该高密度阵列能够在IEC 61000-4-2国际标准规定的最高级别（4级，±8 kV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容使其非常适合保护任何高速信号引脚。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3011-06UTG
- 商品编号
- C207281
- 商品封装
- UDFN-14(1.4x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 六路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
SP3011集成了六路超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的USB 3.0端口提供保护。该高密度阵列能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8 kV接触放电）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容使其非常适合保护任何高速信号引脚。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，±8 kV接触放电，±7.5 kV空气放电
- EFT，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷击，符合IEC 61000 - 4 - 5标准，3A（8/20μs）
- 每个I/O的电容低至0.4pF（典型值）
- 5V时漏电流低至0.1μA（典型值）
- 小尺寸μDFN（JEDEC MO - 229）封装节省电路板空间
- 符合RoHS标准且无铅
应用领域
- 笔记本电脑
- 台式电脑
- 外部存储设备
- 超移动PC
- 数码摄像机
- 智能手机
- MP3/PMP播放器
- 机顶盒（DVR/PVR）
