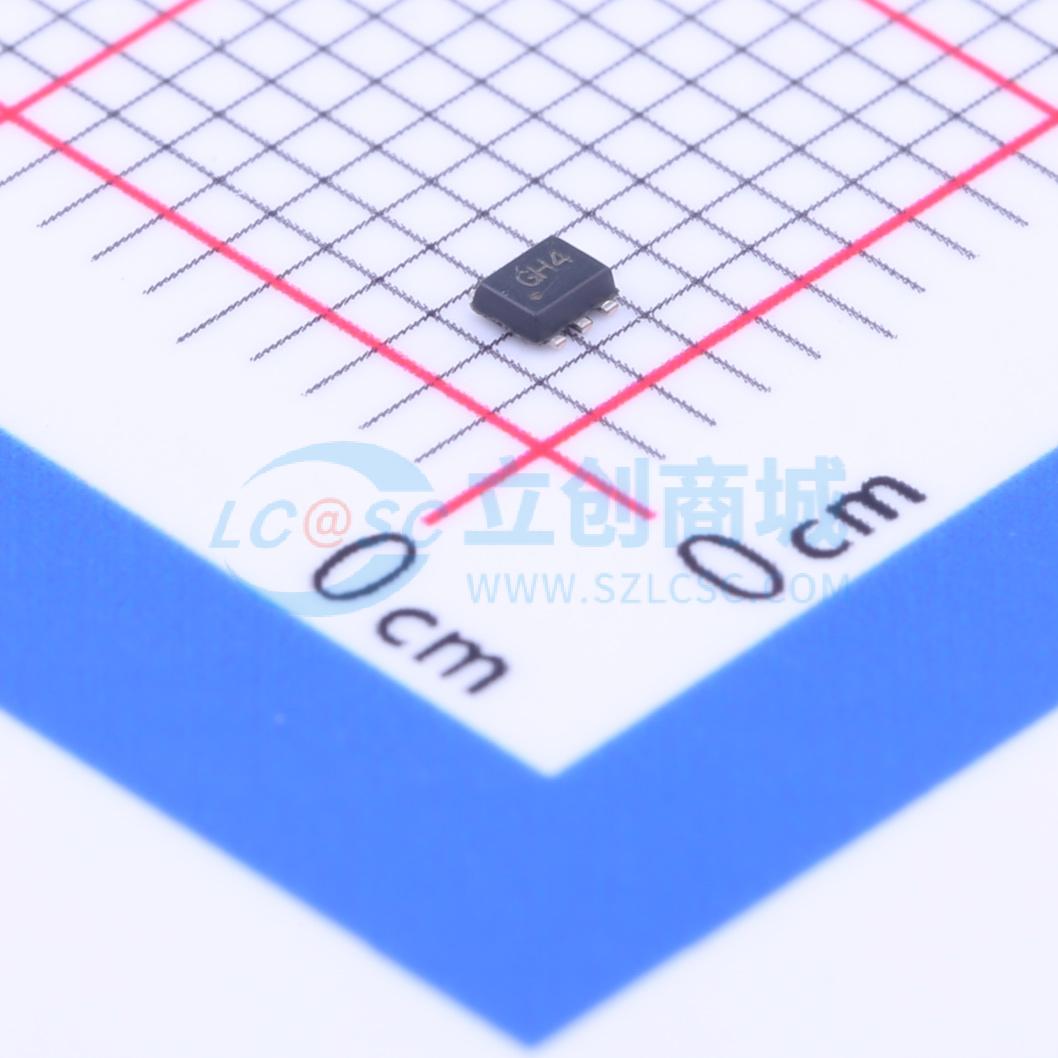

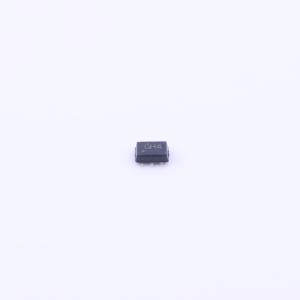

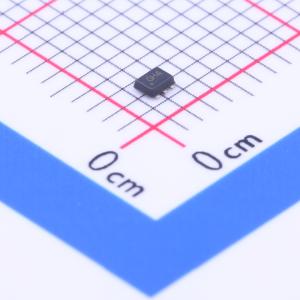

温馨提醒：图片仅供参考，商品以实物为准
SP3004-04XTG
单向ESD 6V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3004 采用专有硅雪崩技术制造了超低电容的轨到轨二极管以及一个额外的齐纳二极管，用于保护每个 I/O 引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在 IEC 61000 - 4 - 2 国际标准规定的最高级别（4 级）下安全吸收反复的 ESD 冲击，且性能不会下降。其极低的负载电容也使其成为保护 HDMI、DVI、USB2 等高速信号引脚的理想选择
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3004-04XTG
- 商品编号
- C207280
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.85pF |
商品概述
SP3004采用专有硅雪崩技术制造，具备超低电容的轨到轨二极管以及一个额外的齐纳二极管，可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护HDMI、DVI、USB2.0和IEEE 1394等高速信号引脚的理想选择。
商品特性
- 符合RoHS标准且无铅
- 每个I/O的典型电容低至0.85 pF
- 依据IEC 61000 - 4 - 2标准，具备±12 kV接触放电、±15 kV空气放电的ESD保护能力
- 依据IEC 61000 - 4 - 4标准，具备EFT保护能力，40A（5/50ns）
- 当VR = 3.3 V时，最大漏电流低至1nA
- 小型SOT563封装节省电路板空间
- 依据IEC 61000 - 4 - 5第二版标准，具备防雷保护能力，4A（8/20μs）
应用领域
-计算机外设-移动电话-个人数字助理(PDA)-数码相机-网络硬件/端口-测试设备-医疗设备
