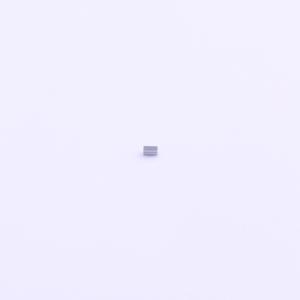

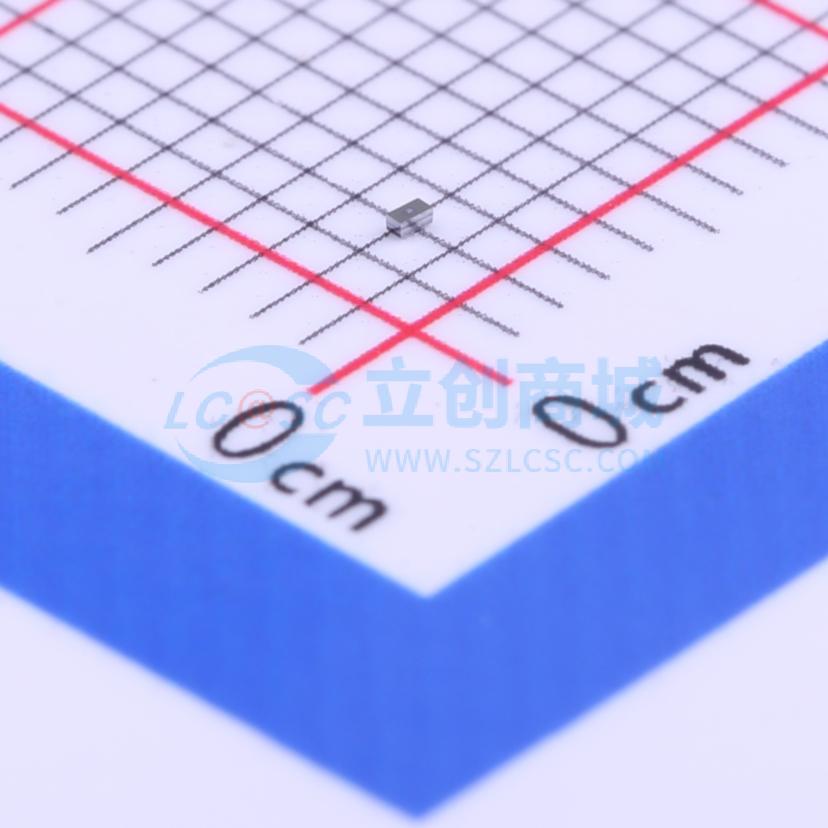

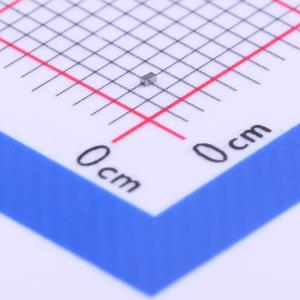

温馨提醒：图片仅供参考，商品以实物为准
SP1005-01WTG
双向TVS 6V截止 峰值脉冲电流：10A@8/20us
- 描述
- SP1005包含采用专有硅雪崩技术制造的背对背齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准规定的最高水平（4级，±8 kV接触放电和±15 kV空气放电）的反复ESD冲击，且性能不会下降。当存在交流信号时，背对背配置可为数据线提供对称的ESD保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1005-01WTG
- 商品编号
- C207271
- 商品封装
- 0201
- 包装方式
- -
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15.6V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
SP1005采用专有硅雪崩技术制造了背对背齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8kV接触放电和±15kV空气放电）规定的最大水平的重复性ESD冲击，且性能不会下降。当存在交流信号时，背对背配置可为数据线提供对称的ESD保护。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- IEC 61000 - 4 - 5，第2版：8/20浪涌，10A浪涌抗扰度
- 30pF低电容（@ VR = 0V）
- 5V时0.1μA低漏电流
- 节省空间的0201和SOD882封装尺寸
- 通过AEC - Q101认证（SOD882封装）
- 无卤、无铅且符合RoHS标准
应用领域
- 移动电话
- 智能手机
- 摄像机
- 便携式医疗设备
- 数码相机
- MP3/便携式媒体播放器（PMP）
- 便携式导航设备
- 平板电脑
- 销售点终端
