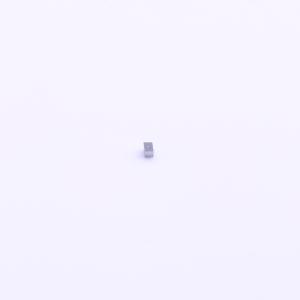

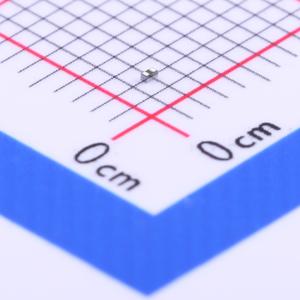

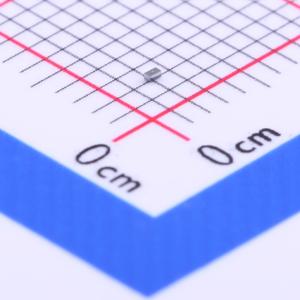

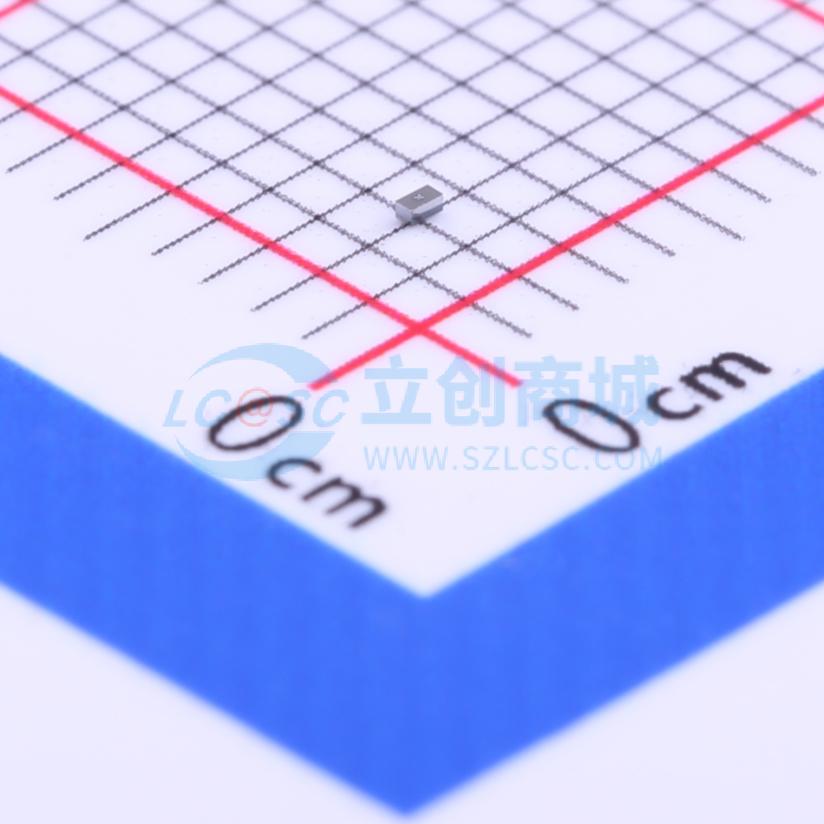

温馨提醒：图片仅供参考，商品以实物为准
SP1008-01WTG
双向TVS 6V截止
- 描述
- VRWM=6V VC=12V IPP=2A TVS二极管阵列
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1008-01WTG
- 商品编号
- C207273
- 商品封装
- 0201
- 包装方式
- -
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 9pF |
商品概述
SP1008包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准规定的最大水平（±15kV接触放电）的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
商品特性
- 符合RoHS标准，无卤且无铅
- 静电放电（ESD）防护，符合IEC 61000 - 4 - 2标准，±15kV接触放电，±15kV空气放电
- 电快速瞬变脉冲群（EFT）防护，符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷击防护，符合IEC 61000 - 4 - 5第二版标准，3A（tp = 8 / 20μs）
- 低电容6pF（@ VR = 5V）
- 5V时低漏电流0.1μA
- 节省空间的0201封装尺寸
应用领域
-移动电话-MP3/便携式媒体播放器(PMP)-个人数字助理(PDA)-摄像机-智能手机-外部存储设备-平板电脑-数码相机
