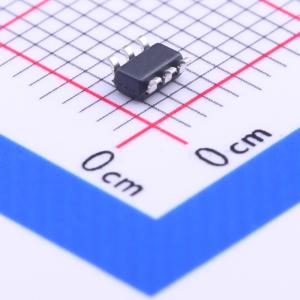

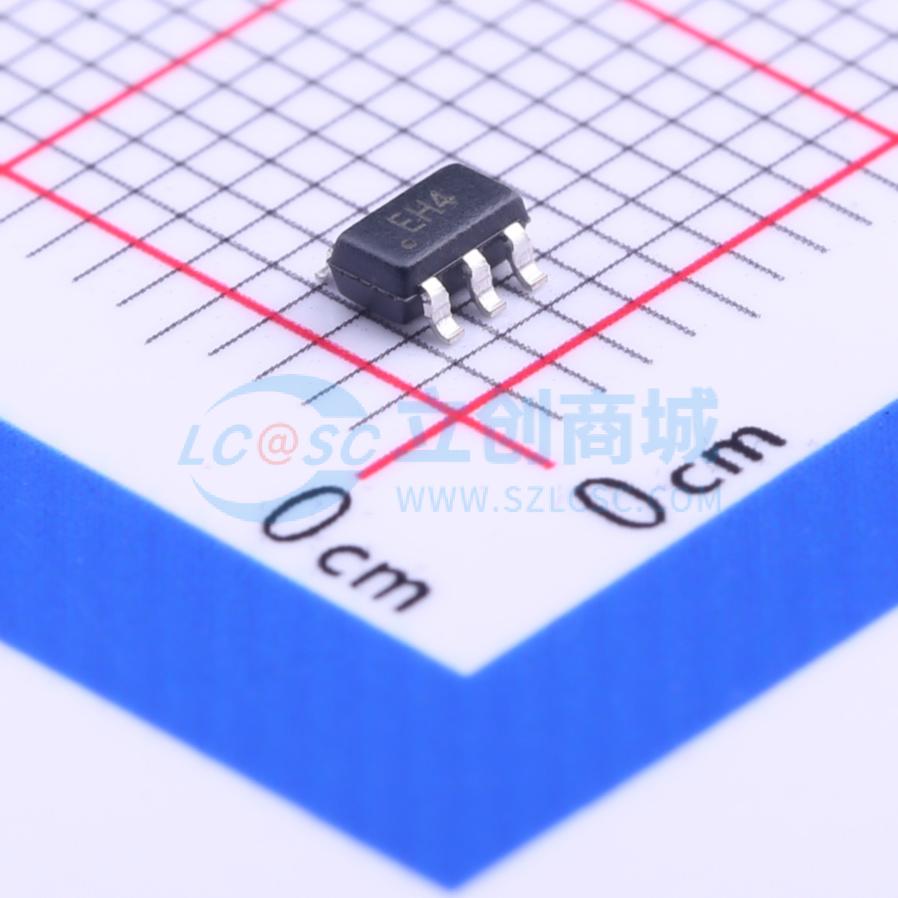

温馨提醒：图片仅供参考，商品以实物为准
SP0504SHTG
ESD 6V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP0504S采用专有硅雪崩技术制造，配备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些坚固的二极管能够在IEC 61000-4-2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护高速信号引脚，如HDMI、DVI、USB2.0和IEEE 1394。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP0504SHTG
- 商品编号
- C207264
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.85pF |
商品概述
SP0504S采用专有的硅雪崩技术制造，具备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚（如HDMI、DVI、USB2.0和IEEE 1394）的理想选择。
商品特性
- 符合RoHS标准且无铅
- 每个I/O的电容低至0.85 pF（典型值）
- ESD保护：接触放电±12 kV，空气放电±15 kV（IEC 61000 - 4 - 2）
- EFT保护（IEC 61000 - 4 - 4），40A（5/50ns）
- 5 V时漏电流低至0.5 μA（最大值）
- 小型封装选项节省电路板空间
- 雷电保护（IEC 61000 - 4 - 5），4.5A（8/20μs）
- 通过AEC - Q101认证
应用领域
-计算机外设-手机-个人数字助理(PDA)-数码相机-网络硬件/端口-测试设备-医疗设备-汽车网络
