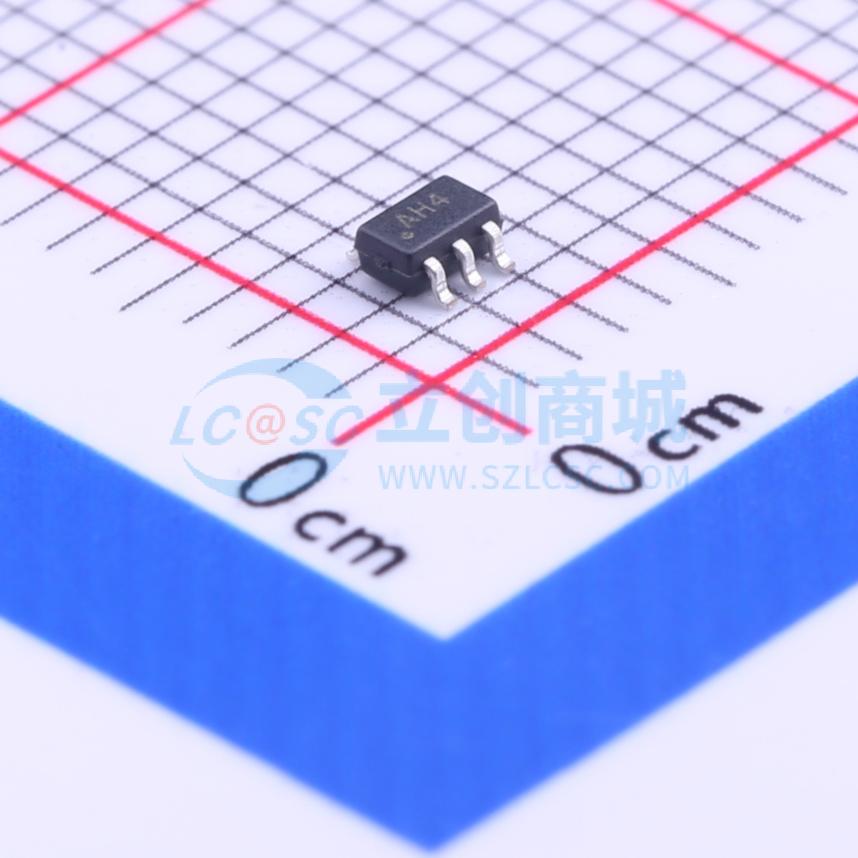

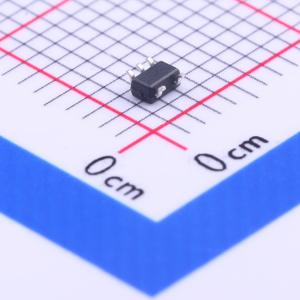

温馨提醒：图片仅供参考，商品以实物为准

SP1001-04JTG

单向TVS 5.5V截止峰值脉冲电流：2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用专有硅雪崩技术制造的齐纳二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些坚固的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大电平的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
品牌名称: Littelfuse(美国力特)
商品型号: SP1001-04JTG
商品编号: C207267
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

采用专有硅雪崩技术制造的齐纳二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些坚固的二极管能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大电平的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择。

商品特性

每个I/O的典型电容低至8 pF
接触放电±75 kV、空气放电±30 kV的ESD保护（IEC 61000 - 4 - 2 4级）
符合IEC 61000 - 4 - 4标准的40 A（5/50 ns）电快速瞬变脉冲群（EFT）保护
5 V时的最大漏电流低至0.1 - 0.5 μA
小封装节省电路板空间
符合IEC 61000 - 4 - 5第二版标准的2 A（8/20 μs）雷电保护
通过AEC - Q101认证（SC70 - x封装）
符合RoHS标准且无铅

应用领域

计算机外设
LCD/PDP电视
移动电话
机顶盒
数码相机
DVD播放器
台式机/笔记本电脑
MP3/便携式媒体播放器（PMP）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	13V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	7V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	7pF
