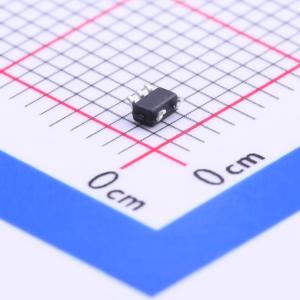

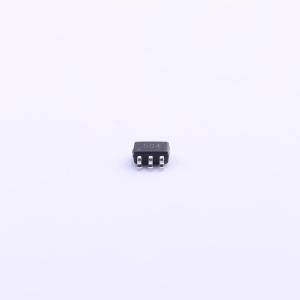

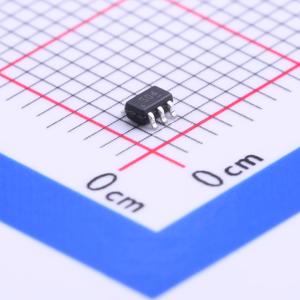

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
该表面贴装阵列系列可抑制静电放电（ESD）和其他瞬态过电压事件。这些组件用于满足国际电气兼容性（IEC 瞬态抗扰度标准 IEC 61000 - 4 - 2 静电放电要求），可帮助保护数据、信号或控制线路上的敏感数字或模拟输入电路，最高电压可达 5VDC。 这些单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过专门设计，用于瞬态保护。与压敏电阻（MOV）相比，该二极管阵列具有更低的钳位电压和更低的关态电容。
商品特性
- 采用超小型 SC70、SOT - 23、SOT - 143 或 MSOP 封装的 2、3、4、5 或 6 个 TVS 雪崩二极管阵列
- 静电放电（ESD）能力标准
- IEC 61000 - 4 - 2，直接放电 30kV（4 级）
- IEC 61000 - 4 - 2，空气放电 30kV（4 级）
- MIL STD 883 3015.7 30kV
- 最高 5VDC 应用的输入保护
- 快速响应时间，<1ns
- 低输入电容，典型值 30pF
- 工作温度范围：-40°C 至 125°C
应用领域
-手机-个人数字助理(PDA)-便携式手持设备(笔记本电脑、掌上电脑)-计算机端口、键盘(USB1.1)-数码相机-数码摄像机-MP3 播放器-潮湿敏感度等级(MSL-1)
