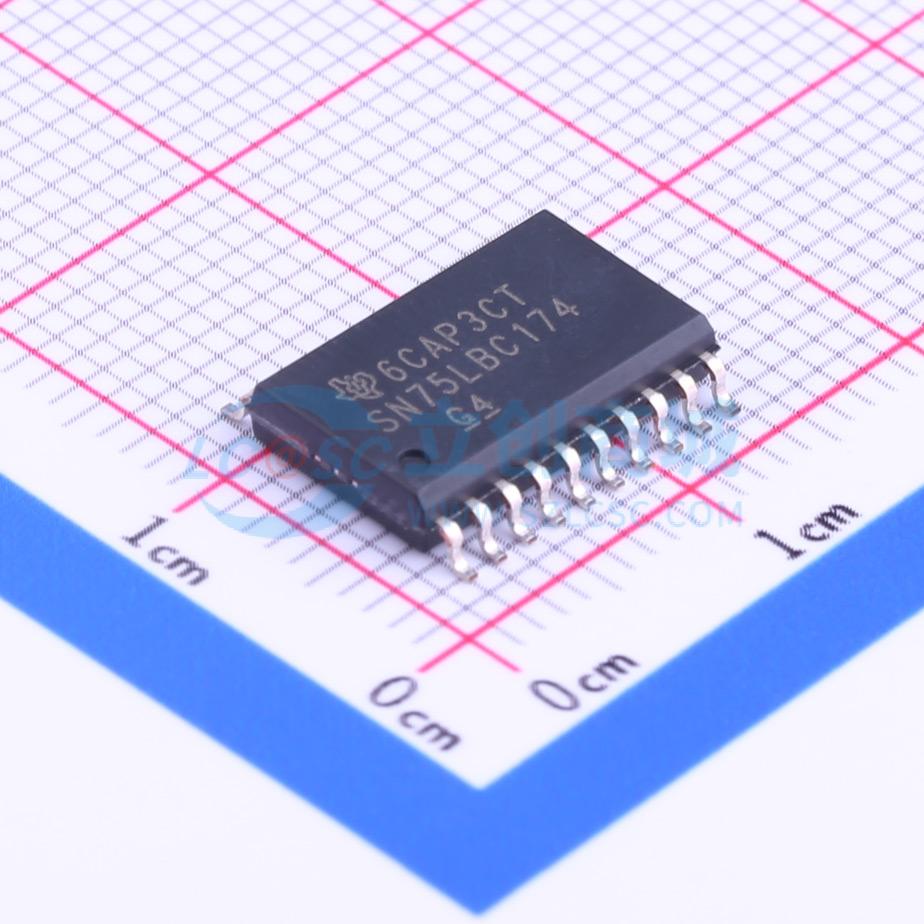

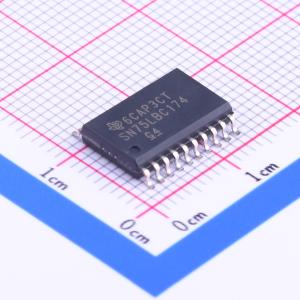

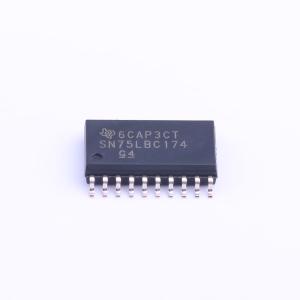

SN75LBC174DW
四路低功耗差分线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四路低功耗差分线驱动器，适用于高速多点传输，在嘈杂环境中支持高达10Mbps的数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LBC174DW
- 商品编号
- C205989
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 30Mbps |
商品概述
SN65LBC174和SN75LBC174是单片四重差分线路驱动器，具有三态输出。这两种设备均设计为满足电子工业协会标准EIA-485的要求。这些设备针对高达并超过每秒10百万比特的数据率的平衡多点总线传输进行了优化。每个驱动器都具有宽正负共模输出电压范围、限流功能以及热关断保护，使其适合在嘈杂环境中使用于派对线路应用。两种设备均采用LinBiCMOS技术设计，从而实现超低功耗和固有的鲁棒性。
SN65LBC174和SN75LBC174提供了正向和负向电流限制及热关断功能，以保护传输总线线路上的故障条件。当与SN75LBC173或SN75LBC175四重线路接收器配合使用时，这些设备可提供最佳性能。SN65LBC174和SN75LBC174有16引脚DIP封装（N）和20引脚宽体小外形集成电路（SOIC）封装（DW）可供选择。
SN75LBC174的工作温度范围为0℃至70℃。SN65LBC174的工作温度范围为-40℃至85℃。
