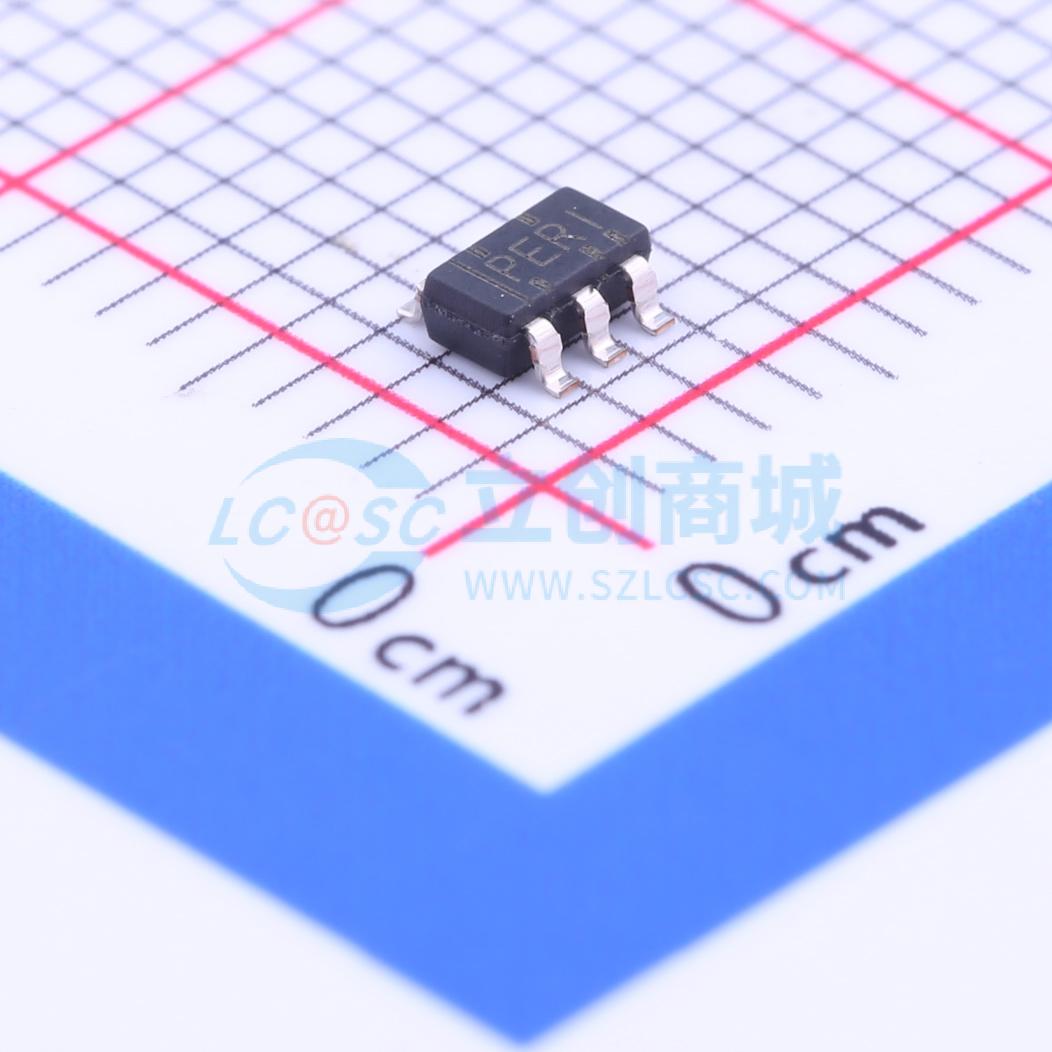

温馨提醒：图片仅供参考，商品以实物为准

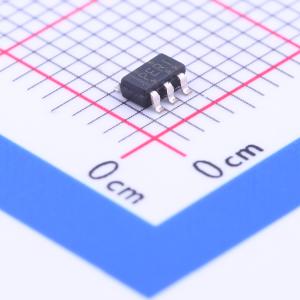

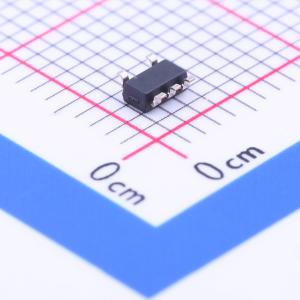

TPS79118DBVT
具有使能功能的 100mA、低噪声、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS791 超低噪声、高 PSRR、快速射频、100mA 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS79118DBVT
- 商品编号
- C202193
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 170uA | |
| 噪声 | 15uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS791器件是一款低压差（LDO）低功耗线性稳压器，采用小外形SOT23封装，具备高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应特性。该器件输出端使用一个1μF的小型陶瓷电容即可保持稳定。TPS791采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，TPS79147在100 mA时压差为38 mV）。该器件启动时间快（使用0.001μF旁路电容时约为63 μs），同时静态电流极低（典型值为170 μA）。此外，当器件处于待机模式时，电源电流可降至1 μA以下。使用0.1μF旁路电容时，TPS79118的输出电压噪声约为15 μVRMS。对于便携式射频电子设备等对噪声敏感的模拟组件应用，高PSRR、低噪声特性以及快速响应时间使其受益匪浅。
商品特性
- 提供使能（EN）功能的100 mA低压差稳压器，输出电压有1.8 V、3.3 V、4.7 V可选，还有可调版本
- 高PSRR（10 kHz时为70 dB）
- 超低噪声（15 μVRMS）
- 快速启动时间（63 μs）
- 使用任何1 μF陶瓷电容均可保持稳定
- 出色的负载和线路瞬态响应
- 满载时压差极低，TPS79147为38 mV
- 5引脚SOT23（DBV）封装
- TPS792xx提供使能选项
应用领域
- 为压控振荡器（VCO）和锁相环（PLL）供电
- 蓝牙和无线局域网
- 便携式和电池供电设备
