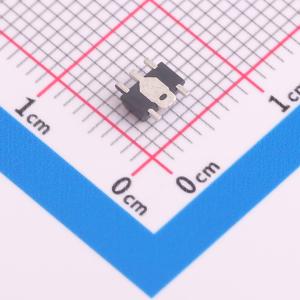

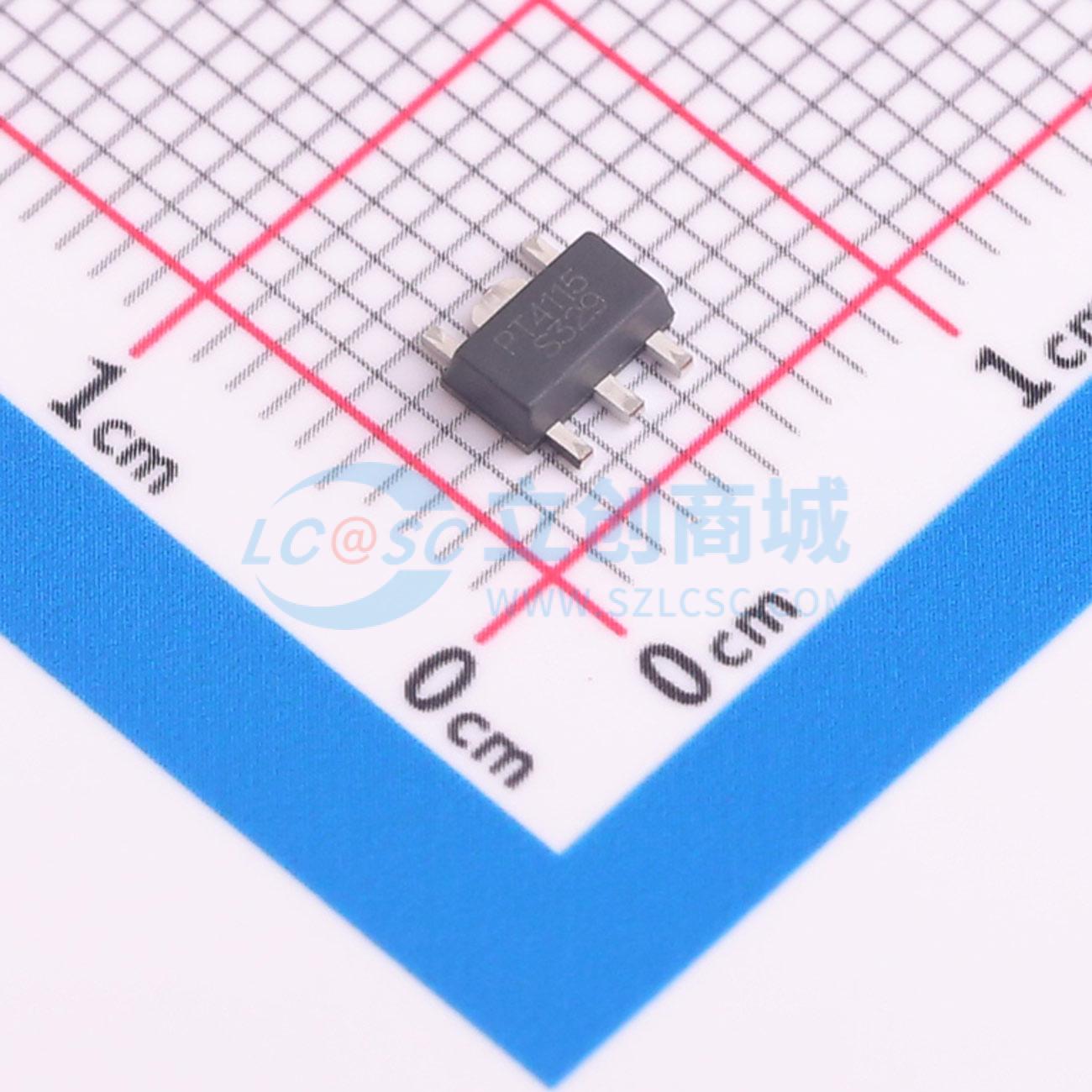

温馨提醒：图片仅供参考，商品以实物为准
PT4115
停产 LED降压驱动 输出1.2A 1MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款高性能LED驱动芯片采用小巧的SOT89-5L封装，专为高效驱动单颗或多颗串联LED设计。其工作电压范围宽广，从5.5V至30V均可稳定输入，并能以1.2A的最大输出电流实现精准降压控制，确保LED光源恒定亮度及长寿命运行。适用于各类需大电流驱动的LED照明系统、显示屏和背光应用，提供卓越的能效转换与稳定性表现。
- 商品型号
- PT4115
- 商品编号
- C18198378
- 商品封装
- SOT-89-5L
- 包装方式
- 编带
- 商品毛重
- 0.1681克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5.5V~30V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
PT4115是一款采用连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。其工作电压范围为5.5V~30V，可提供可调的输出电流，最大输出电流可达1.2A。根据不同的输入电压和外部器件配置，该驱动器能够驱动功率高达数十瓦的LED。芯片内置功率开关和高端电流检测电路，并设有用于PWM信号调光的DIM引脚。它集成了过温保护功能，当芯片温度达到保护点时，会进入保护模式并逐渐降低输出电流以提升系统可靠性。采用专利电路架构，确保在低压差工作时输出电流无过冲，从而延长LED工作寿命，同时具备优异的负载调整率和线性调整率。该器件采用SOT-89-5L封装。
商品特性
- 最大输出电流：1.2A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：16kHz
- 采用滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 输出电流精度：±5%
- 宽输入电压范围：5.5V~30V
- 智能过温保护功能
- 低压差工作无过冲
应用领域
- LED备用灯与信号灯
- 低压LED射灯（替代卤素灯）
- 汽车照明
