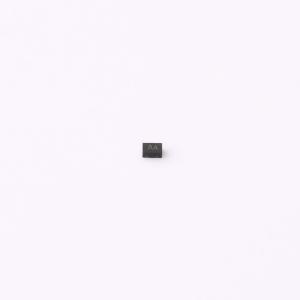

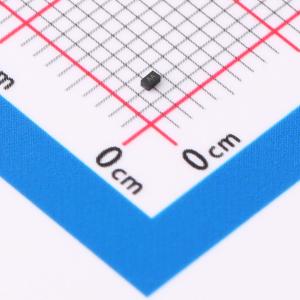

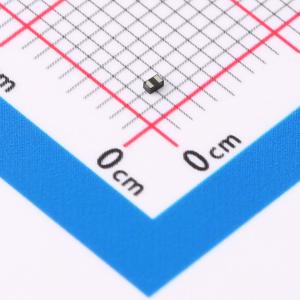

温馨提醒：图片仅供参考，商品以实物为准
LESD8D12CT5G
1路 双向ESD 12V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款DFN1006-2L封装的双向ESD静电防护二极管，专为12V系统提供高级别的单通道保护。具备高达8A的峰值脉冲电流IPP能力，有效吸收和抑制双向瞬态ESD冲击，确保电子设备免受静电损害。8pF低结电容设计有助于保持高速信号线路传输质量，是现代高性能接口及便携式电子设备的理想ESD防护解决方案。
- 商品型号
- LESD8D12CT5G
- 商品编号
- C18198395
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
LESD8D12CT5G可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类最佳的保护。 它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。
商品特性
- 小外形尺寸：1.00mm x 0.60mm
- 低本体高度：0.50mm
- 低泄漏电流
- 典型响应时间 < 1 ns
- 人体模型3级ESD等级
- IEC61000-4-2 4级ESD保护
- 我们声明产品材料符合RoHS要求且无卤素。
