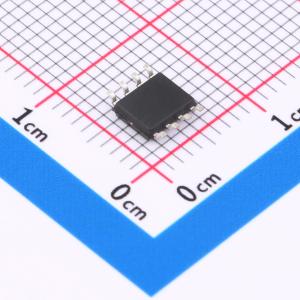

温馨提醒：图片仅供参考，商品以实物为准
UC3845B-HXY
30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-8封装的AC-DC控制器和稳压器，专为高效电源转换设计。支持宽范围30V输入电压，采用升降压技术，可在不同条件下稳定输出所需电压。内置开关频率高达500kHz，确保快速响应及高效率运作。适用于各类需灵活转换交流至直流电能的设备，如适配器、充电器以电源系统，提供紧凑、高性能的解决方案。
- 商品型号
- UC3845B-HXY
- 商品编号
- C18198398
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 30V | |
| 开关频率 | 500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 过流保护(OCP)；欠压锁定；欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
专为离线和DC-DC开关电源应用设计的恒频电流型PWM控制器。该集成电路具有振荡器、温度补偿参考、高增益误差放大器、电流取样比较器和大电流图腾柱输出，是驱动功率MOSFET的理想器件。其他保护特性包括带滞后的输入和参考欠压锁定、逐周电流限制、单个脉冲测量锁存，以及每隔一个振荡周期将输出消隐的触发器，允许将输出静区时间设定为50%至70%。专为低压应用设计，欠压锁定门限为8.2V（通）和7.6V（断）。采用SOP-8（SOIC-8）和DIP-8封装。
商品特性
- 电流模式工作，输出开关频率可达500KHz。
- 输出静区时间从50%至70%可调。
- 自动前馈补偿。
- 锁存脉宽调制，用于逐周期限流。
- 内部微调的参考源，带欠压锁定。
- 大电流图腾柱输出。
- 输入欠压锁定后，带滞后。
- 启动电流小（<0.5mA）。
