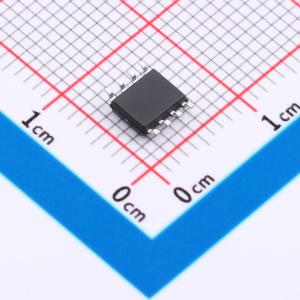

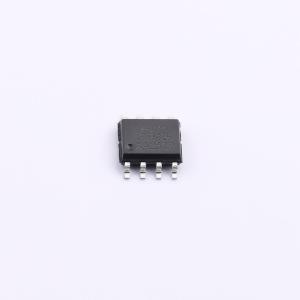

温馨提醒：图片仅供参考，商品以实物为准
UC3843B-HXY
30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-8封装的AC-DC控制器稳压器，专为30V输入电压环境设计，实现升降压灵活转换。内置先进控制算法，开关频率高达500kHz，确保了高效能与快速动态响应。适用于宽范围交流转直流电源应用，如电池充电、智能家电及电源系统，提供小体积、高效率的电源解决方案。
- 商品型号
- UC3843B-HXY
- 商品编号
- C18198399
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 30V | |
| 开关频率 | 500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过流保护(OCP)；欠压锁定；欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
UC3843B是一款专为离线和DC-DC开关电源应用设计的恒频电流模式PWM控制器。其内部集成了温度补偿精密基准、用于精确占空比调节的可调振荡器、高增益误差放大器、电流检测比较器、适用于功率MOSFET驱动的大电流推挽输出级，以及单周期迟滞限流、欠压锁定、可调死区时间和单脉冲计数锁存等保护功能。该控制器采用DIP8或SOP8封装。
商品特性
- 启动电流小（< 0.5mA）
- 自动前馈补偿
- 具有迟滞特性的欠压锁定
- 最大占空比限制
- 工作频率可达500 kHz
