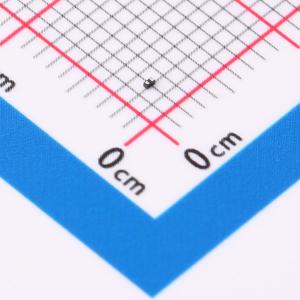

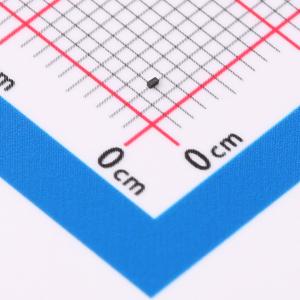

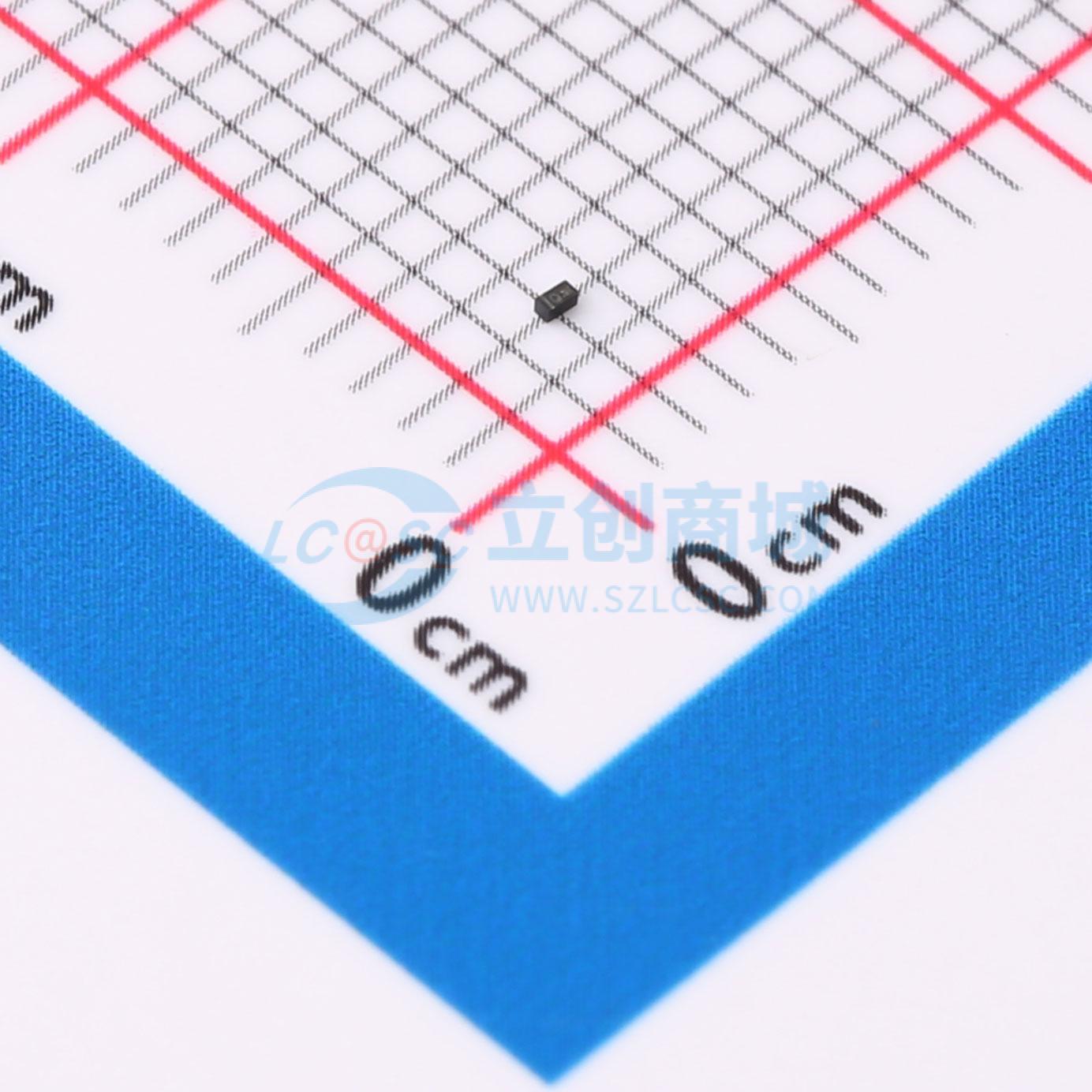

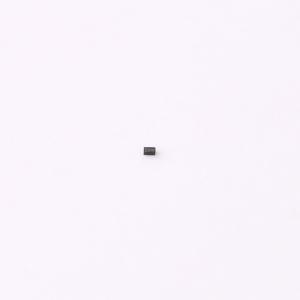

温馨提醒：图片仅供参考，商品以实物为准
LESD11LL5.0CT5G-HXY
1路 双向ESD 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DFN0603-2L封装的双向ESD静电防护二极管，适用于5V系统，提供单通道高效保护。拥有4A峰值脉冲电流IPP能力，能快速响应并抑制双向静电放电，确保电路安全。其超低结电容0.35pF设计特别适合高速数据传输应用，有效保障信号完整性，是高端电子设备接口的理想ESD防护方案。
- 商品型号
- LESD11LL5.0CT5G-HXY
- 商品编号
- C18198392
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.073445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 8.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
LESD11LL5.0CT5G 可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类最佳的防护。它为设计人员提供了在无法使用阵列的应用中保护一条双向线路的灵活性。封装为 DFN0603-2L。
商品特性
- 为高速数据线提供瞬态保护
- IEC 61000-4-2 (ESD) ±15kV（接触放电），±20kV（空气放电）
- IEC 61000-4-4 (EFT) 40A (5/50 ns)
- 峰值功耗：80W (8/20μs)
- 工作电压：5.0V
- 超小型封装 (0.6mm×0.3mm×0.3mm)
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
