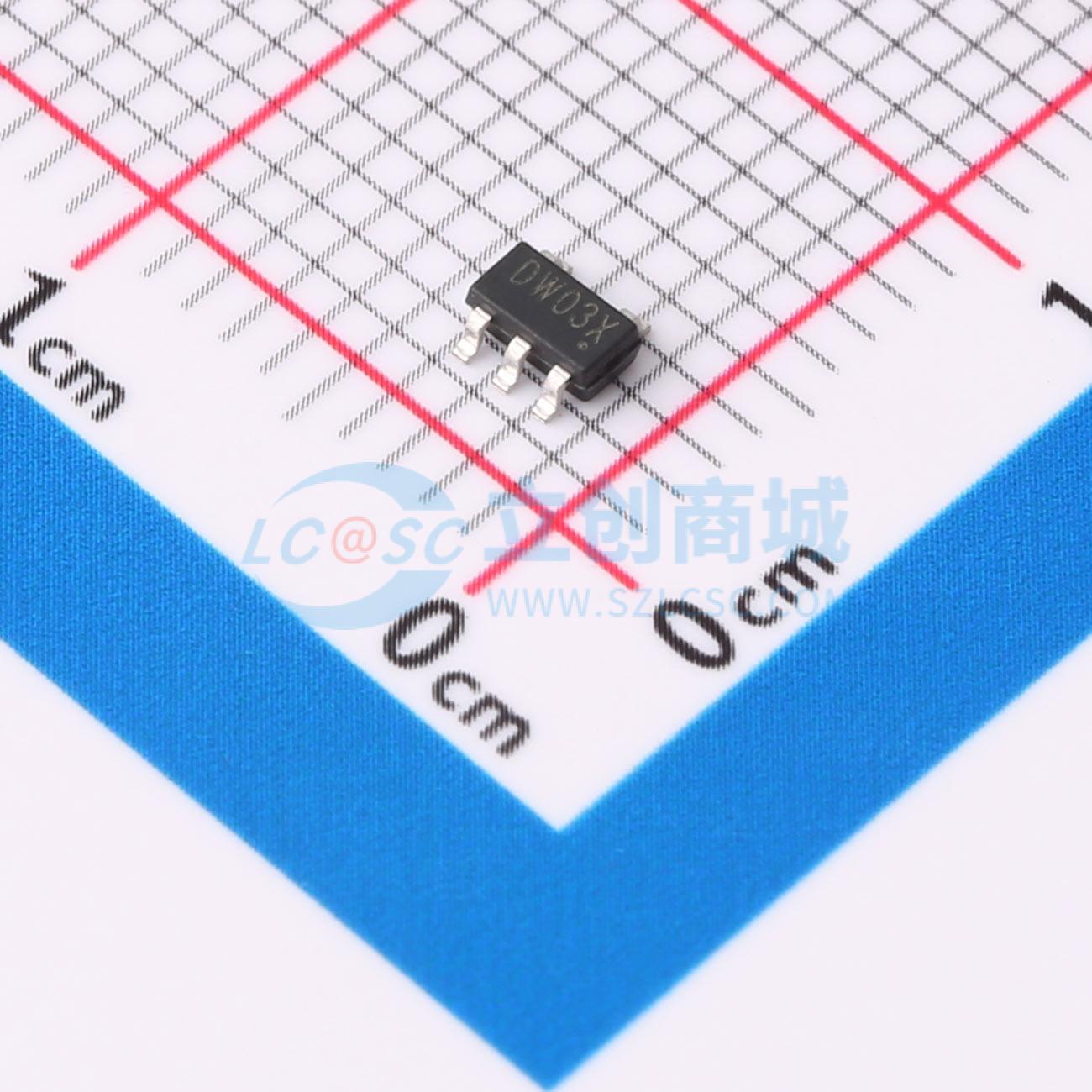

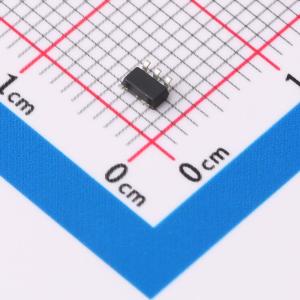

温馨提醒：图片仅供参考，商品以实物为准
DW03
停产 锂电保护 2.8uA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款锂离子电池保护IC，采用紧凑型SOT23-5L封装，专为防止单节锂离子电池过充提供精密保护。该芯片具备强大的过充检测功能，可在电流高达3A时有效监控电池状态。一旦电池电压超过预设的4.3V过充保护阈值，立即启动切断充电过程以确保安全。当电池电压回落至4.1V时，自动解除过充保护，恢复充电。本器件是优化电池寿命和保障便携式设备安全的理想选择，简化设计且性能卓越。
- 商品型号
- DW03
- 商品编号
- C18198382
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 2V~6V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；反向电流阻断；过放保护；短路保护 |
商品概述
DW03 是一款针对单节锂离子/锂聚合物可充电电池组保护的高度集成解决方案。它集成了先进的功率 MOSFET、高精度电压检测电路和延时电路。该器件采用超小型 SOT23-5L 封装，非常适合空间受限的可充电电池组应用。DW03 提供过充、过放、过流及短路等所有必需的电池保护功能，且工作功耗极低。该芯片不仅为手机设计，也适用于所有需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品应用场合。
商品特性
- 充电器反接保护功能
- 内部集成等效电阻为 65 mΩ 的先进功率 MOSFET
- 超小型 SOT23-5L 封装
- 外围电路简单
- 过温保护
- 过充电电流保护
- 过放电自恢复功能
- 三段过流保护：过放电电流、过放电电流、负载短路电流
- 充电器检测功能
- 0V 电池充电功能
- 延迟时间内部设定
- 高精度电压检测
- 低静态电流：正常工作电流 2.8uA，待机电流 1.6uA
- 符合 ROHS 和无铅标准
应用领域
- 单芯锂离子电池组
- 锂聚合物电池组
