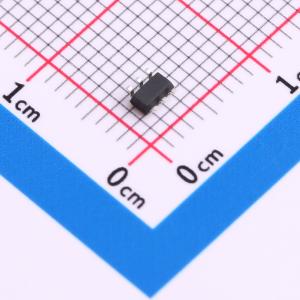

温馨提醒：图片仅供参考，商品以实物为准

TP4057

电池管理 500mA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款锂离子电池充电管理IC，采用紧凑型SOT23-6L封装，专为单节锂离子或聚合物电池高效充电设计。内置智能恒流/恒压充电算法，最大充电电流可达500mA，确保安全快速充满电。工作电压范围宽，从4.25V至6.5V，适应多种电源输入。集成防倒充保护功能，无需外接二极管，简化电路设计，是便携式电子设备的理想选择，实现稳定可靠的电池充电解决方案。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: TP4057
商品编号: C18198383
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.043767克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	25uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电

商品概述

TP4057是一款完整的采用恒定电流/恒定电压的单节锂离子电池充电管理芯片。其SOT小封装和较少的外部元件数目使其成为便携式应用的理想器件，可适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4057将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，TP4057自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将TP4057置于停机模式，从而将供电电流降至25uA。TP4057的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。芯片集成充电状态双灯指示，可配置为充电时点亮红灯，充满后点亮绿灯。

商品特性

可编程充电电流500mA
无需外接MOSFET、检测电阻以及隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的4.2V预充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
0/10充电终止
待机模式下的静态电流为25uA
2.9V涓流充电，具备电池防反接功能
软启动限制浪涌电流
采用SOT23 - 6L封装
0°C ~ +85°C温度范围

应用领域

移动电话、PDA、充电宝
MP3、MP4播放器
蓝牙、GPS导航仪
便携式设备充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
