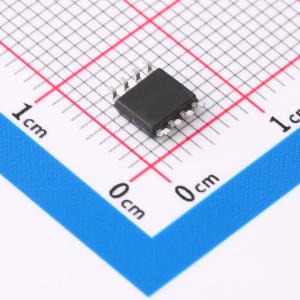

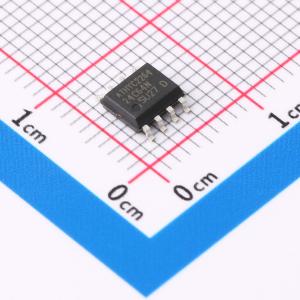

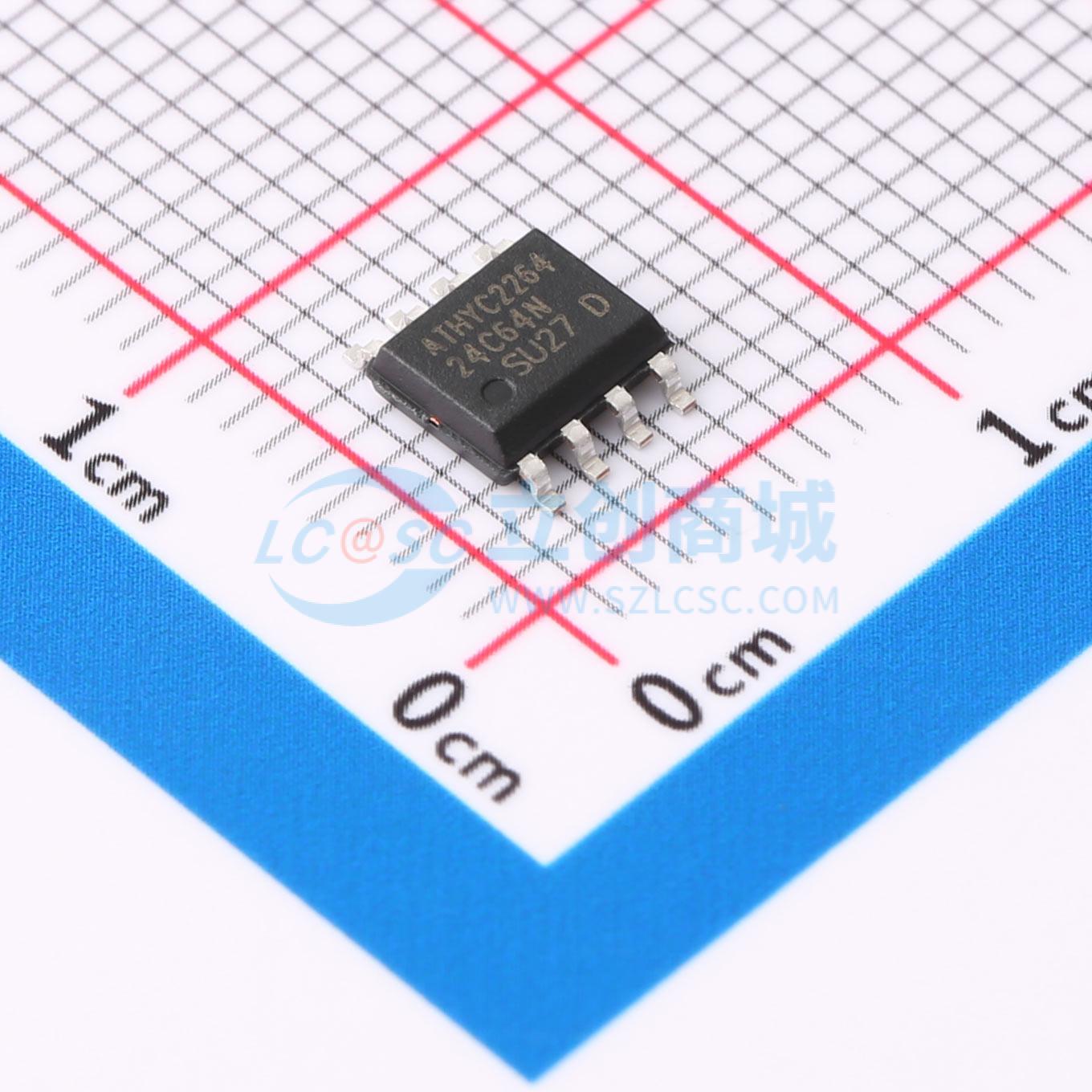

AT24C64-HXY
64Kbit I2C兼容串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT24C64是一款64K位I2C兼容串行EEPROM，包含8K x 8位的存储阵列，每页32字节。支持单电源电压和高速模式，最低工作电压可达1.7V，1MHz时钟频率从2.5V到5.5V，400kHz时钟频率从1.7V到2.5V。具有低功耗CMOS技术，读电流0.2mA（400kHz，典型值），写电流0.6mA（400kHz，典型值）。输入端具有施密特触发和噪声抑制功能。支持顺序和随机读取，32字节页面写入模式，部分页面写入允许。整个存储阵列可写保护，附加可锁定写保护页面，附加128位序列号。自定时写周期（最大5ms），高可靠性，耐久性：1百万次写周期，数据保持时间：100年。
- 商品型号
- AT24C64-HXY
- 商品编号
- C18198380
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 0.6mA | |
| 待机电流 | 10uA | |
| 读取访问时间(tA) | 3.45us；0.9us；0.55us |
商品概述
AT24C64 是一款 64Kbit 的 I²C 兼容串行 EEPROM（电可擦除可编程存储器）器件。它包含一个 8K × 8 位的存储阵列，组织为每页 32 字节。
商品特性
- 单电源电压与高速模式
- 最低工作电压低至 1.7V
- 2.5V 至 5.5V 下支持 1 MHz 时钟频率
- 1.7V 至 2.5V 下支持 400kHz 时钟频率
- 低功耗 CMOS 技术
- 读取电流 0.2mA（400kHz，典型值）
- 写入电流 0.6mA（400kHz，典型值）
- 施密特触发器，滤波输入以抑制噪声
- 顺序与随机读取功能
- 32 字节页写模式，允许部分页写入
- 对整个存储阵列的写保护功能
- 附加的可写锁定页
- 附加的 128 位序列号
- 自定时写周期（最长 5ms）
- 高可靠性
- 耐久性：100 万次写循环
- 数据保持：100 年
- HBM：6KV
- 闩锁能力：+/- 200mA（25℃）
- 封装：DIP-8，SOP-8（SOIC-8），SOT-23-5L
