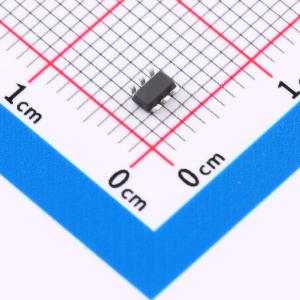

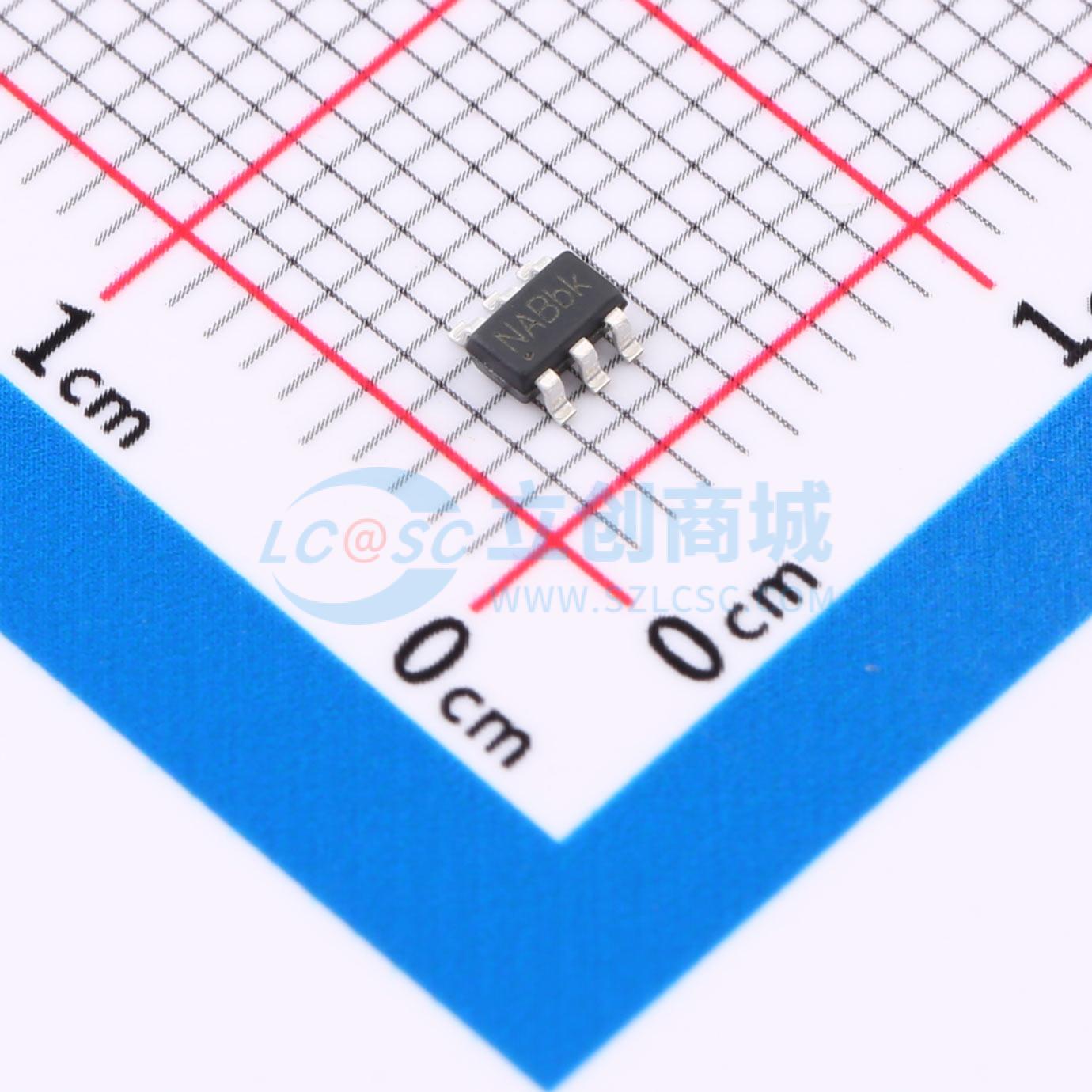

温馨提醒：图片仅供参考，商品以实物为准
MP2359DJ-LF-Z-JSM
降压型 1.5A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC-DC电源芯片同步降压调节器 高频、同步、校流、降压、开关模式转换器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MP2359DJ-LF-Z-JSM
- 商品编号
- C18198375
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；打嗝限流 |
商品概述
MP2359DJ-LF-Z-JSM 是一款低电磁干扰特性、同步降压、开关模式转换器，集成了内部功率金属氧化物半导体场效应晶体管。它在宽输入电源范围内提供高达1.5A的连续输出电流，并具备优异的负载与线路调节性能，实现了非常紧凑的解决方案。该器件通过良好控制的开关边沿实现低电磁干扰特性。故障条件保护包括可编程输出过压保护、恒定导通时间模式和热关断。MP2359DJ-LF-Z-JSM 仅需最少数量的标准外部元件。它采用SOT23-6封装。
商品特性
- 4.0V 至 30V 宽工作输入范围
- 1.5A 连续输出电流
- 1.2MHz 开关频率
- 具备打嗝模式的短路保护
- 内置过流限制
- 连续导通模式，实现低噪声与低电磁干扰特性
- 集成内部软启动
- 200/120mΩ 低导通电阻内部金属氧化物半导体场效应晶体管
- 输出电压可从 0.8V 起调节
- 最大占空比 95%
- 热关断
- 电流模式控制
- MSL3 封装等级
应用领域
- 无线与DSL调制解调器
- 物联网应用
- 数码相机与摄像机便携式仪器
