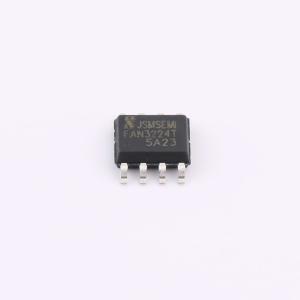

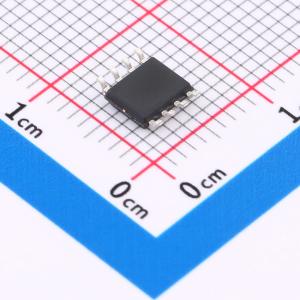

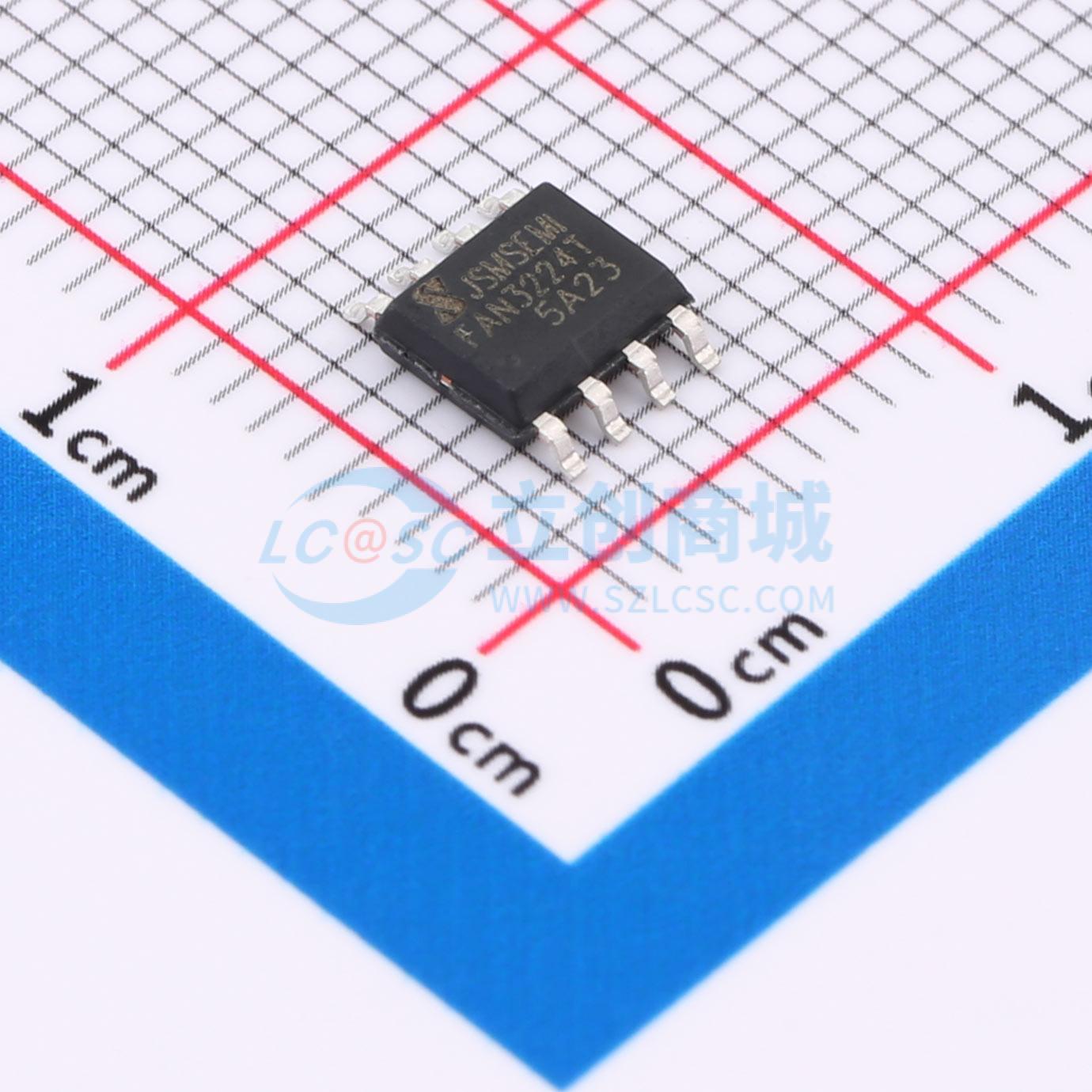

FAN3224TMX-JSM
双通道4A超高速功率开关驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 栅极驱动IC 驱动配置：低边 负载类型：MOSFET；IGBT 电源电压：4.5V~25V 峰值灌电流：4A 峰值拉电流：4A 两路独立的使能端口控制 4A/4A 双通道栅极驱动器 -40 to 125
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- FAN3224TMX-JSM
- 商品编号
- C18198374
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 40ns | |
| 传播延迟 tpHL | 40ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断 |
商品概述
FAN3224是一款功率开关驱动器，在驱动功率开关的栅极充放电时，具备匹配的上升和下降时间。该器件在其额定功率和电压范围内的任何条件下都具有高度的锁存抗扰性。当接地引脚上出现高达5V（任一极性）的噪声尖峰时，器件不会受损。FAN3224能够承受高达500mA的反向灌电流而不会损坏或导致逻辑状态混乱。所有引脚均提供全面的静电放电保护，最高可达2.0kV。该器件采用SOP-8封装，工作温度范围为-40℃~125℃。
商品特性
- 锁存保护：可承受0.5A反向电流
- 输入逻辑保护低至-10V
- 低输出阻抗
- 单芯片集成双通道驱动器
- 每个通道均具有独立的使能端口控制
- 输出峰值电流：4A
- 工作电压范围：4.5V~20V
- 高电容负载驱动能力：在1nF负载下，开关时间小于25ns
- 匹配的上升/下降时间
- 传播延迟：40ns
- 宽工作温度范围：-40℃~125℃
- 芯片开通/关断延迟特性：Ton/Toff = 70ns/70ns
- 符合RoHS标准
- SOP-8封装
应用领域
- 交换式电源、开关变换器
- 电机控制
- DC-DC转换器
- D类开关放大器
- 线路驱动器
