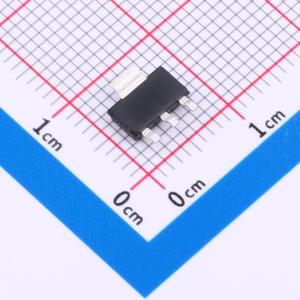

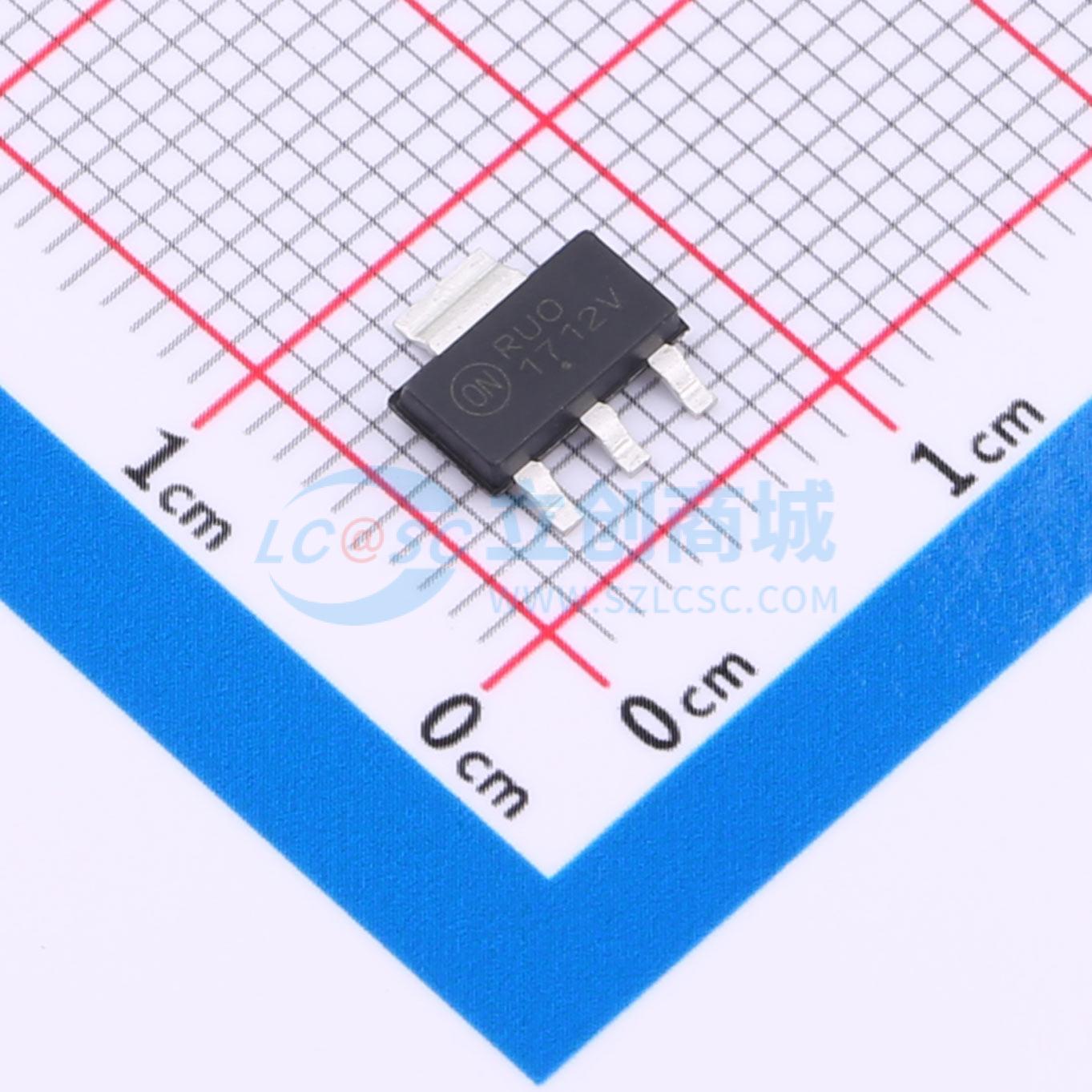

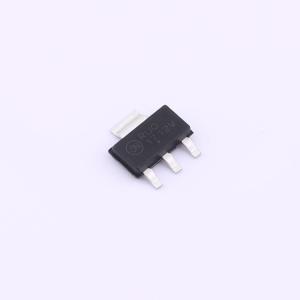

温馨提醒：图片仅供参考，商品以实物为准
NCV1117ST12T3G
1.0 A 低压差正电压固定及可调稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1117 系列为低漏 (LDO) 正向线性电压稳压器，能够在较大温度范围内提供超过 1.0 A 的输出电流，800 mA 时的最大漏极电压为 1.2 V。此系列包括八个固定输出电压：1.5 V、1.8 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V 和 12 V，对于保持调节没有最低负载要求。还包括可调节输出版本，可使用两个外部电阻编程为 1.25 V 至 18.8 V。片上微调可将参考/输出电压调至 +/- 1.0% 准确度范围内。内部保护功能包括输出电流限制、安全运行区域补偿和高温关断。NCP1117 系列可在高达 20 V 输入下运行。此类器件采用 SOT223 和 DPAK 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV1117ST12T3G
- 商品编号
- C179599
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 12V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP1117系列是低压差正电压稳压器，能够提供超过1.0 A的输出电流，在800 mA和全温度范围内的最大压差为1.2 V。该系列包含九种固定输出电压，分别为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V，无需最小负载即可保持稳压。此外，还有一款可调输出版本，可通过两个外部电阻将输出电压编程为1.25 V至18.8 V。片上微调可将基准/输出电压调整至±1.0%的精度范围内。内部保护功能包括输出电流限制、安全工作区补偿和热关断。NCP1117系列可在最高20 V的输入电压下工作。器件提供SOT−223和DPAK封装。
商品特性
- 输出电流超过1.0 A
- 在800 mA和全温度范围内，最大压差为1.2 V
- 固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V
- 可选可调输出电压
- 固定电压输出器件无需最小负载
- 基准/输出电压微调至±1.0%
- 具备电流限制、安全工作和热关断保护
- 可在最高20 V输入电压下工作
- 采用NCV前缀，适用于汽车及其他有独特场地和控制变更要求的应用；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅器件
应用领域
- 消费和工业设备稳压点
- 2.85 V版本用于有源SCSI终端
- 开关电源后置稳压
- 硬盘驱动器控制器
- 电池充电器
