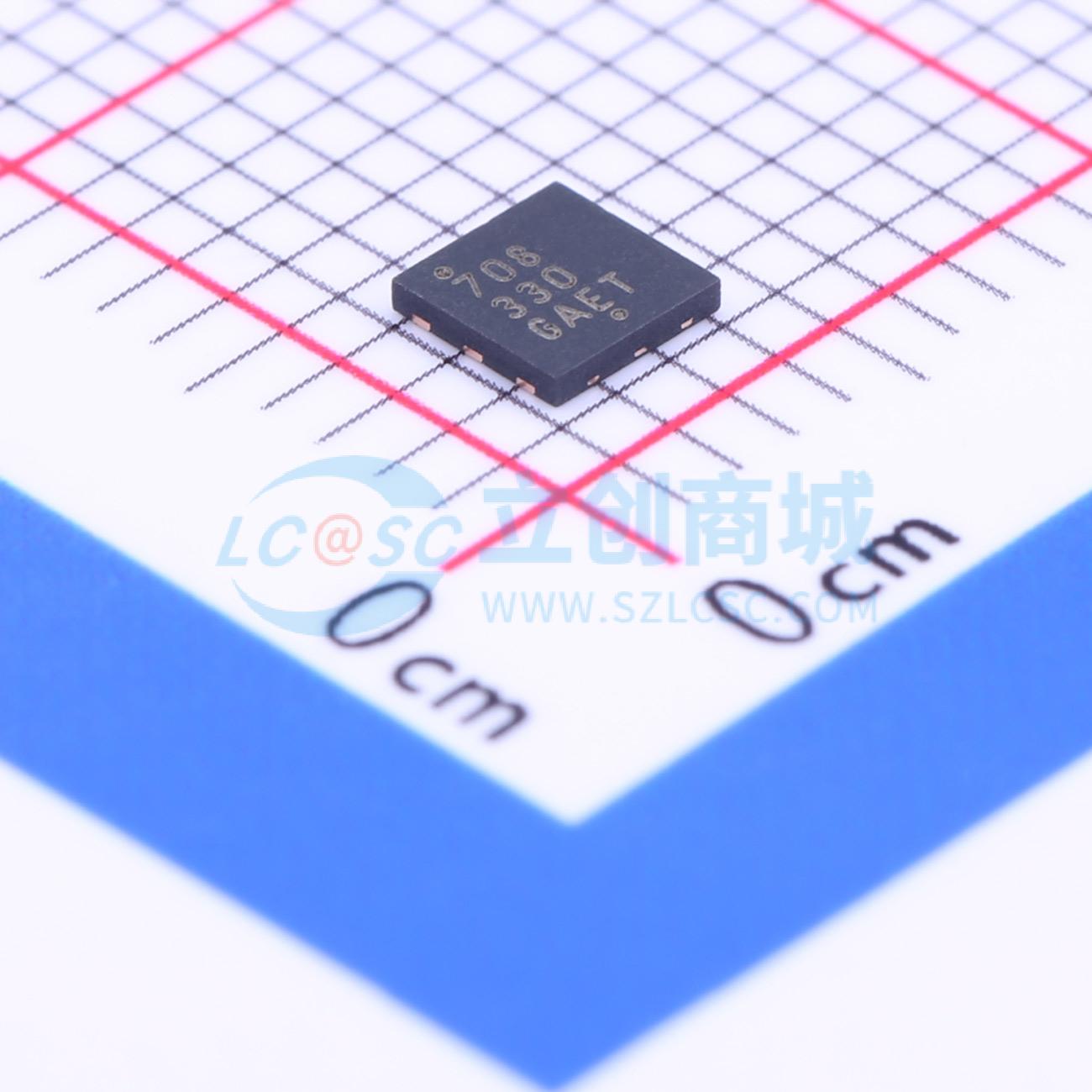

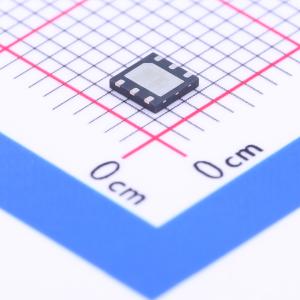

NCP708MU330TAG
输入5.5V 输出3.3V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP708是一款极低压差稳压器，可提供高达1 A的负载电流，并能在包括线路、负载和温度变化的情况下，保持1.5%的出色输出电压精度。其工作输入电压范围为2.4V~5.5V，非常适合锂离子电池供电产品以及后级稳压应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP708MU330TAG
- 商品编号
- C183178
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 330mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 180uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP708是一款极低压差稳压器，可提供高达1 A的负载电流，并能在包括线路、负载和温度变化的情况下，保持1.5%的出色输出电压精度。2.4 V至5.5 V的工作输入电压范围，使该器件适用于锂离子电池供电的产品以及后级稳压应用。该产品提供3.3 V固定输出电压选项，其他电压选项可按需提供。NCP708具备全面的过热和输出短路保护功能。小巧的6引脚UDFN6 3x3封装使该器件特别适用于空间受限的应用。
商品特性
- 工作输入电压范围：2.4 V至5.5 V
- 固定输出电压选项：3.3 V
- 其他输出电压选项可按需提供
- 典型静态电流低至200 μA
- 极低压差：输出电流为1 A时，最大250 mV
- 在负载/线路/温度变化范围内精度为±1.5%
- 高电源抑制比：1 kHz时为70 dB
- 内置软启动功能，可限制浪涌电流
- 具备热关断和限流保护功能
- 使用4.7 μF陶瓷输出电容时可保持稳定
- 采用UDFN6 3x3 mm封装
- 这些器件为无铅产品
应用领域
- 硬盘驱动器、固态硬盘
- 服务器、网络设备
- 电信设备
- 电池供电应用
