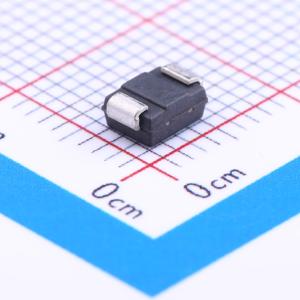

温馨提醒：图片仅供参考，商品以实物为准

STPS2L40U

电压:40V 电流:2A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 40 V、2 A低压降功率肖特基整流器
品牌名称: ST(意法半导体)
商品型号: STPS2L40U
商品编号: C169095
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

	属性	参数值
	整流电流	2A
	反向电流(Ir)	220uA@40V
	非重复峰值浪涌电流 (Ifsm)	75A

商品概述

单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SMB、薄型SMB和薄型SMA封装，特别适用于表面贴装。脉冲测试条件为t_D=380μs且δ<2；避免热失控的条件为dPtot/dTj <1/Rth(j-a)；传导损耗计算公式为P=0.22×IF(AV)+0.06×IF²(RMS)。环氧树脂符合UL94 V0标准。

商品特性

传导损耗非常小
开关损耗可忽略
正向压降低
表面贴装微型封装
具备规定的雪崩能力
ECOPACK2®无卤组件（适用于SMAflat和SMBflat封装）
采用无铅二级互连的ECOPACK®封装（符合JEDEC标准JESD97）

应用领域

开关模式电源
高频DC-DC转换器
低压、高频逆变器
续流应用
极性保护应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	1个独立式
	正向压降(Vf)	430mV@2A
	直流反向耐压(Vr)	40V
