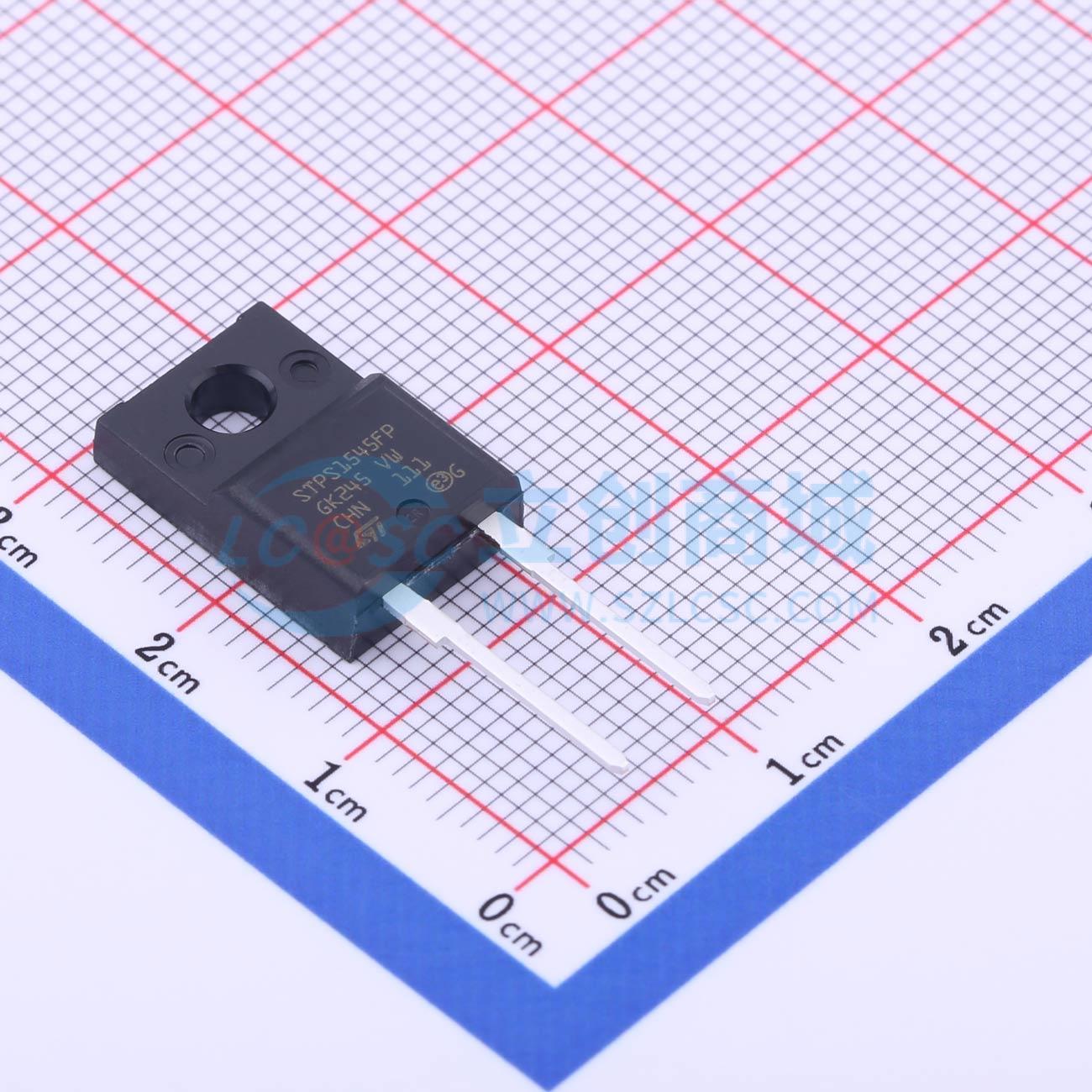

温馨提醒：图片仅供参考，商品以实物为准

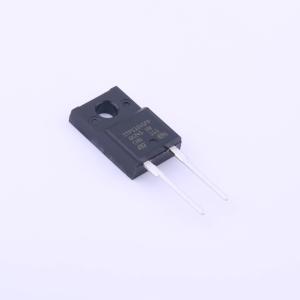

STPS1545FP
电压:45V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、15 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1545FP
- 商品编号
- C172480
- 商品封装
- TO-220FPAC
- 包装方式
- 管装
- 商品毛重
- 2.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 840mV@30A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 200uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-220AC、TO-220FPAC或D²PAK封装，适用于低压、高频逆变器、续流和极性保护应用。评估传导损耗可使用以下公式：P=0.42×I_F(AV)+0.01×I_F²(RMS)
商品特性
- 传导损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- TO-220FPAC封装为绝缘型，绝缘电压为2000V RMS正弦值
- 具备雪崩能力（已指定）
- D2PAK封装可按需提供ECOPACK2合规组件
- 冷却方式：传导（C）
- 环氧树脂符合UL94 V0标准
- TO-220AC和TO-220FPAC封装的推荐扭矩值：0.55 N·m
- TO-220AC和TO-220FPAC封装的最大扭矩值：0.7 N·m
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
