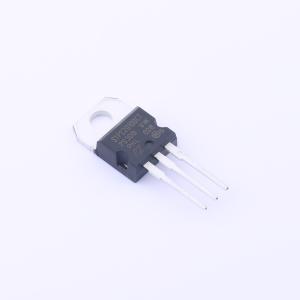

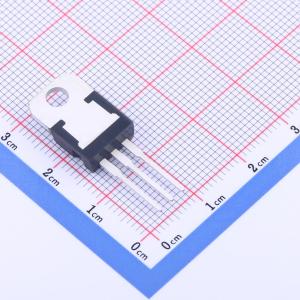

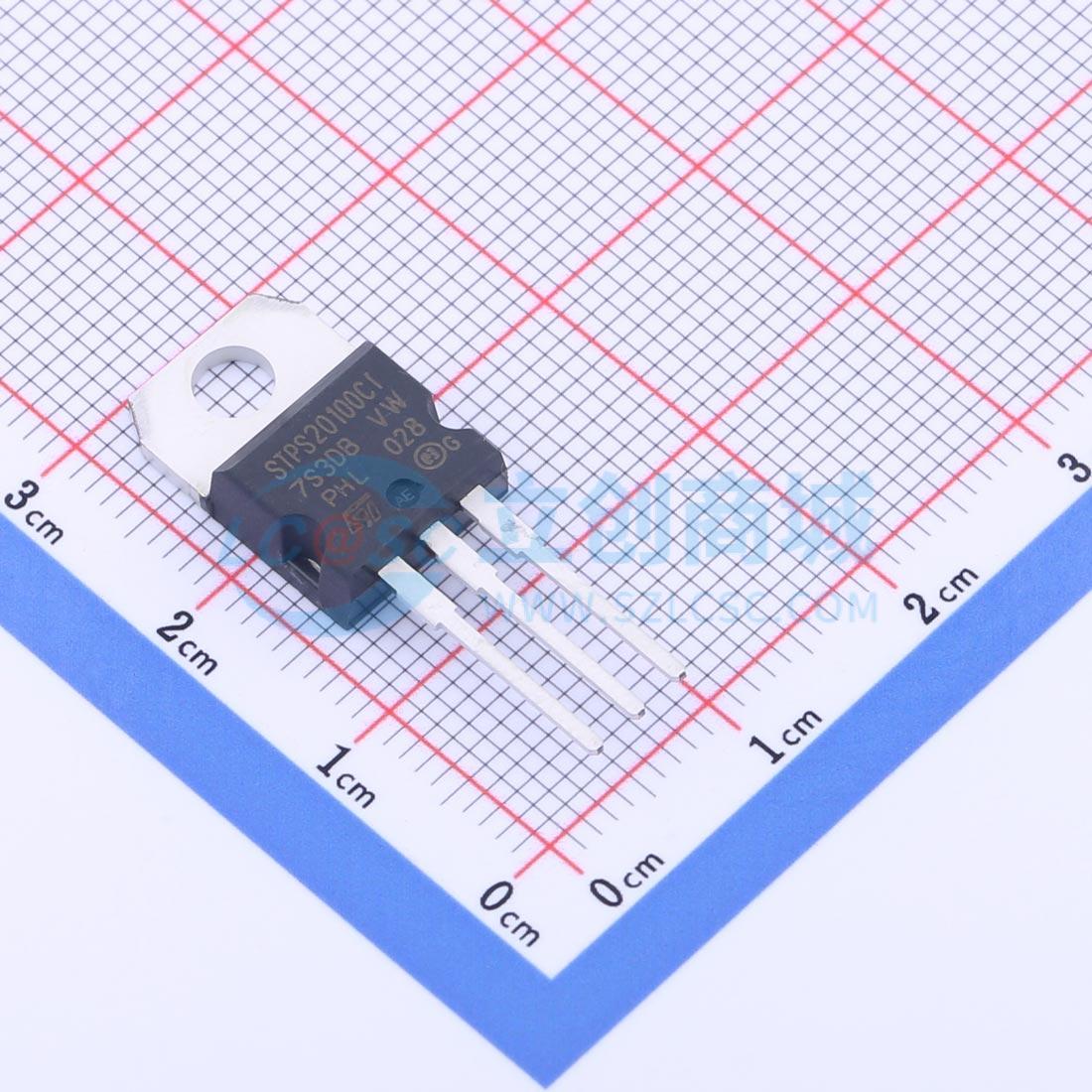

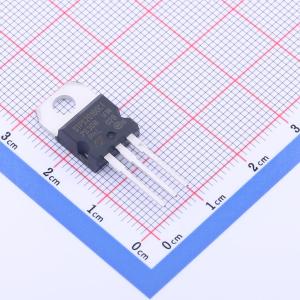

STPS20100CT
电压:100V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高电压双肖特基整流器适用于开关电源和其他电源转换器。采用TO-220AB封装，该器件适用于中压操作，特别是在需要低开关损耗和低噪声的高频电路中。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20100CT
- 商品编号
- C172481
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 850mV@20A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 150uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
高压双肖特基整流器，适用于开关模式电源和其他功率转换器。采用TO-220AB封装，适用于中压操作，尤其适用于需要低开关损耗和低噪声的高频电路。该器件的热失控条件为dPtot/dTj <1/Rth(j-a)（二极管单独使用散热器时）。当二极管1和2同时使用时，Tj-Tc(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)。脉冲测试条件：* tp=5ms，占空比<2%；** tp=380μs，占空比<2%。传导损耗评估公式：P=0.55×I_F(AV)+0.015×I_F'(RMS)。封装机械数据：TO-220AB（JEDEC outline），冷却方式为传导（C），推荐扭矩值0.55N.m，最大扭矩值0.7N.m，环氧树脂符合UL94 V0标准。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 低电容
- 高反向雪崩浪涌能力
应用领域
- 开关模式电源
- 其他功率转换器
- 中压操作场景
- 需要低开关损耗和低噪声的高频电路
