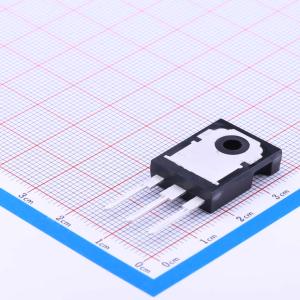

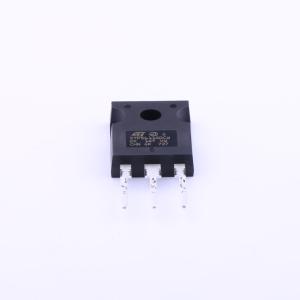

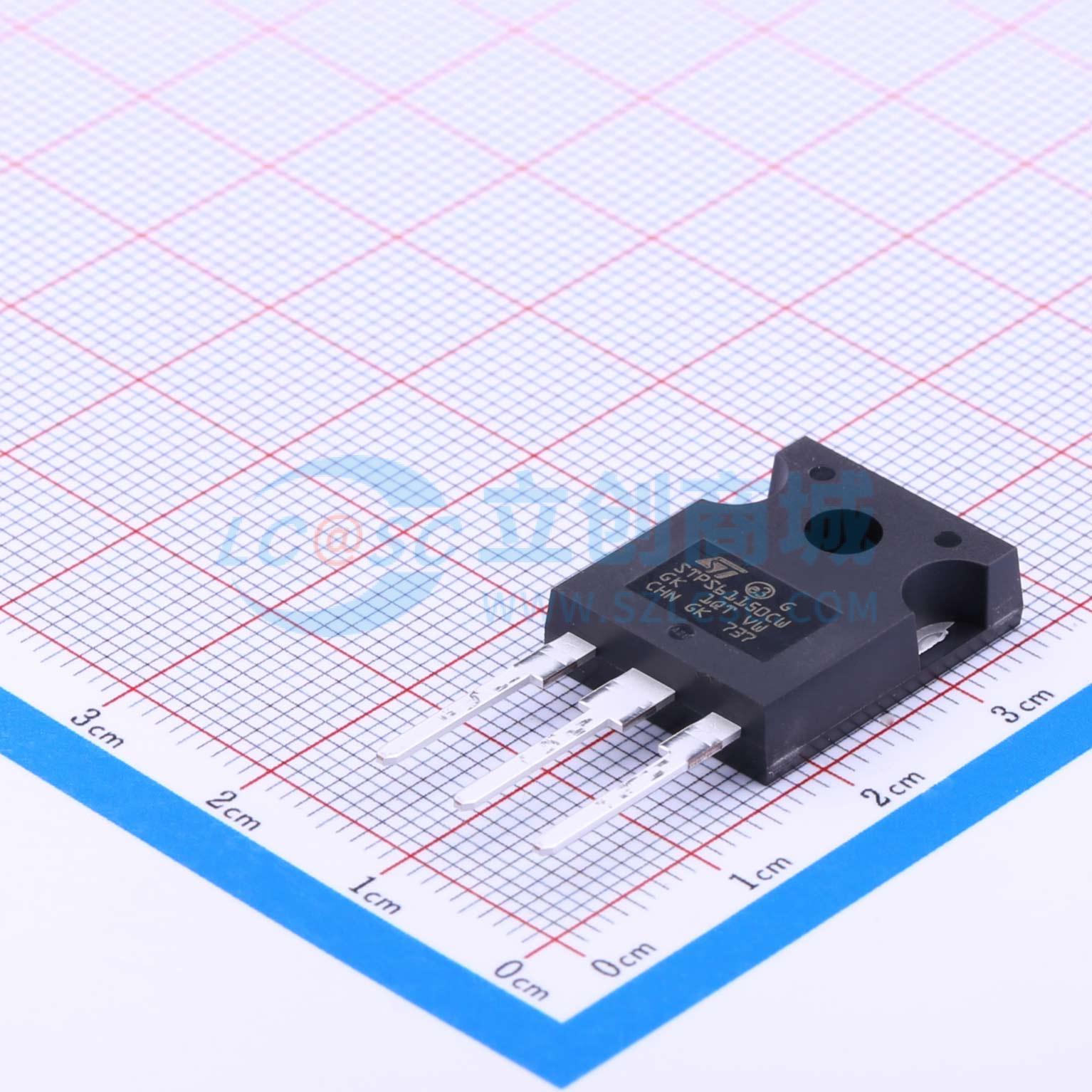

STPS61150CW
电压:150V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、60 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS61150CW
- 商品编号
- C172495
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 840mV@30A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 20uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 500A |
商品概述
双中心抽头肖特基整流器，适用于高频开关模式电源。采用TO-247封装，旨在提高应用的可靠性。二极管单独使用散热器时的热失控条件为dPtot/dTj <1/Rth(j -a)；二极管1和2同时使用时，结温变化ΔTj(diode1)=P(diode1)×Rth(j -c)(每二极管)+P(diode2)×Rth(c)；脉冲测试条件为tp=380μs，δ<2%；传导损耗计算公式为P=0.54×IF(AV)+0.0043×IF²(RMS)。
商品特性
- 高结温能力
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 低热阻
- 高频工作
- 采用TO-247封装
- 推荐扭矩值0.8m.N，最大扭矩值1.0m.N
- 环氧树脂符合UL94 V0标准
应用领域
- 高频开关模式电源
