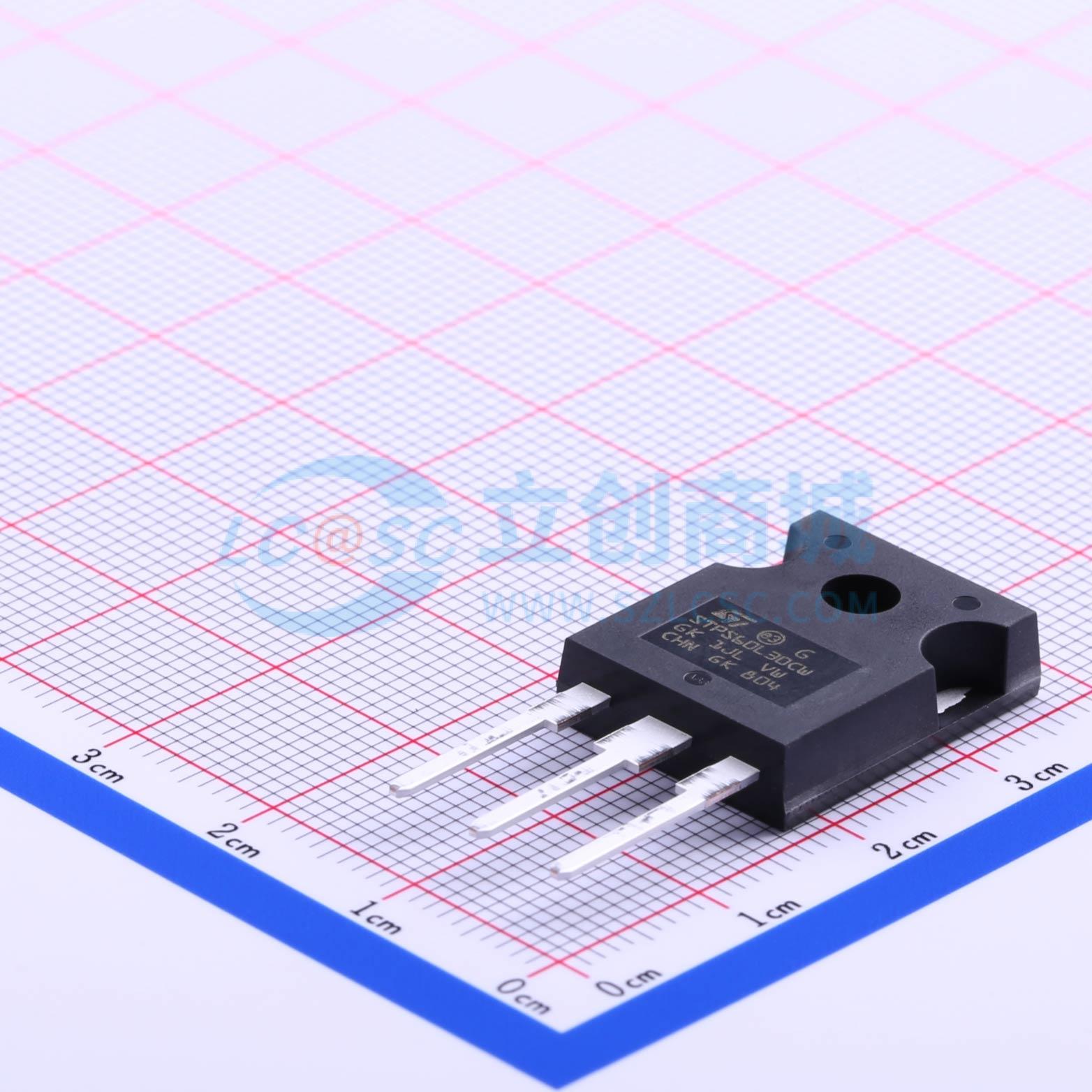

温馨提醒：图片仅供参考，商品以实物为准
STPS60L30CW
电压:30V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30 V、60 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS60L30CW
- 商品编号
- C172490
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 460mV@30A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 30V | |
| 整流电流 | 30A | |
| 反向电流(Ir) | 4mA@30V |
商品概述
STPS60L30CW是双中心抽头肖特基整流器，采用TO247封装。
商品特性
- 传导损耗小
- 开关损耗可忽略
- 开关速度快
- 正向压降低
- 热阻低
- 雪崩能力已指定
- 脉冲测试：tp=380μs，δ<2%
- 冷却方式：C
- 推荐扭矩值：0.8m.N
- 最大扭矩值：1m.N
- 环氧树脂符合UL94 V0
- 热失控条件：dPt ot/dTj <1/Rth(j-a)（单个二极管在自身散热器上）
- 传导损耗计算公式：P=0.26×IF(AV)+0.004×IF²(RMS)
- 二极管1和2同时使用时：ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
