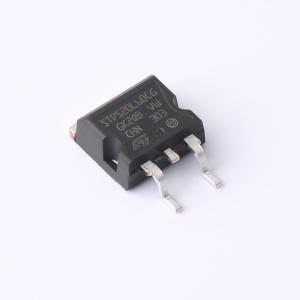

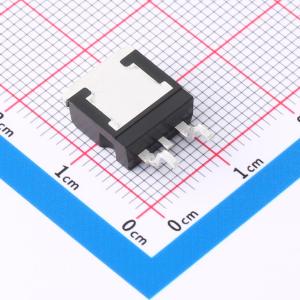

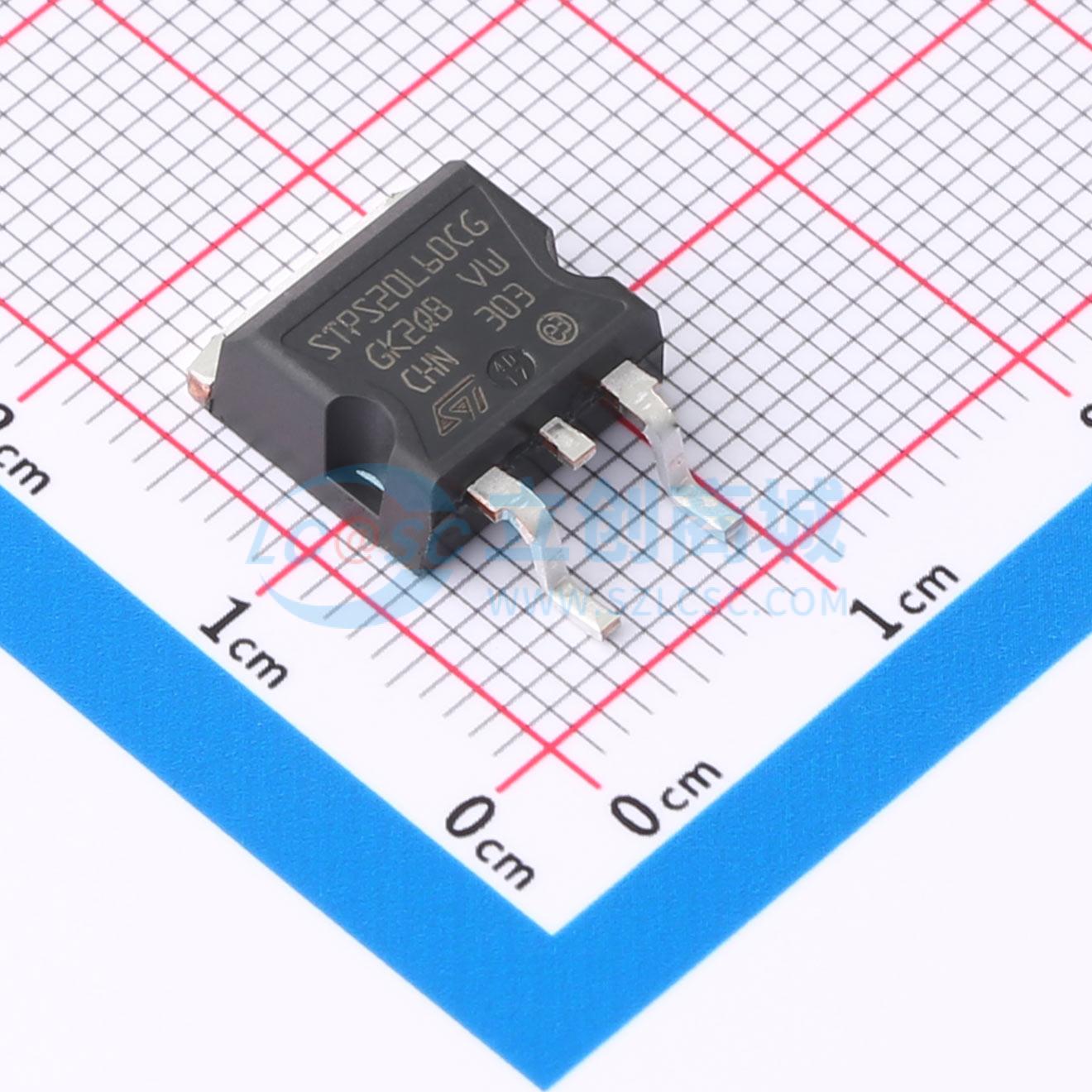

温馨提醒：图片仅供参考，商品以实物为准
STPS20L60CG-TR
电压:60V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、20 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20L60CG-TR
- 商品编号
- C172482
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.884克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 600mV@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 60V | |
| 整流电流 | 10A | |
| 反向电流(Ir) | 350uA@60V |
商品概述
双中心抽头肖特基整流器，适用于SMPS和高频DC-DC转换器。采用TO-220AB和D2PAK封装的STPS20L60C适用于高频逆变器。单个二极管在自身散热片上时，需满足dPtot/dTj <1/Rth(j-c)条件以避免热失控。脉冲测试条件为tp=380μs。功率损耗计算公式为P=0.42×IF(AV)+0.014×IF²(RMS)。TO-220AB封装的推荐扭矩值为0.55N·m，最大扭矩值为0.70N·m。D-PAK和TO-220AB封装的环氧树脂符合UL94 V0标准，冷却方式为传导。
商品特性
- 低正向压降
- 可忽略的开关损耗
- 低热阻
- 具有规定的雪崩能力
- 符合ECOPACK2标准的组件（TO-220AB封装，按需提供D2PAK）
应用领域
- 机顶盒
- 电池充电器
- DC/DC转换器
- 笔记本适配器
- 开关二极管
