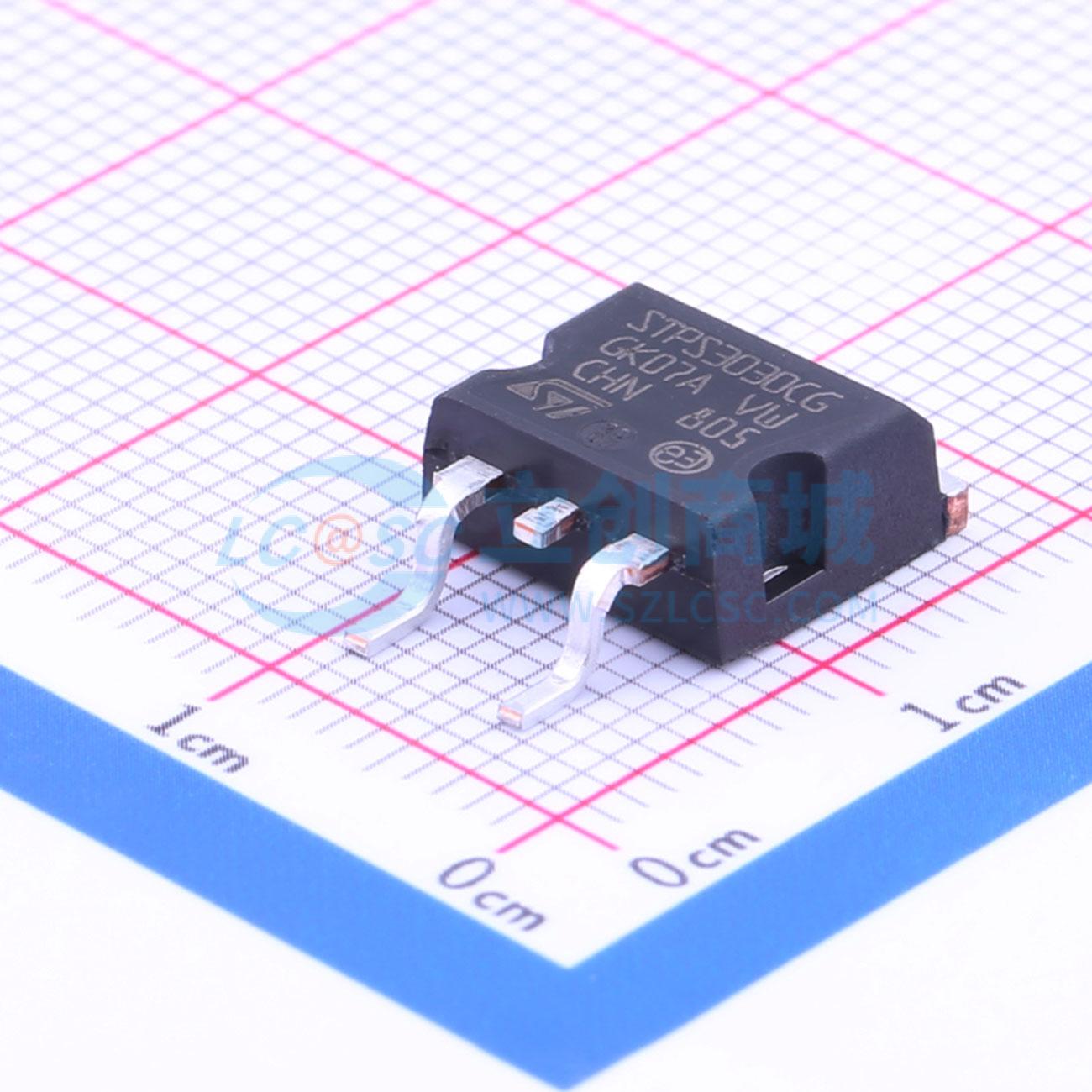

温馨提醒：图片仅供参考，商品以实物为准
STPS3030CG-TR
电压:30V 电流:15A
- 描述
- 30 V、30 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3030CG-TR
- 商品编号
- C172486
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 490mV@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 30V | |
| 整流电流 | 15A | |
| 反向电流(Ir) | 1mA@30V |
商品概述
双肖特基整流器，采用TO-220AB、D²PAK和I²PAK封装。型号包括D²PAK STPS3030CG、TO-220AB STPS3030CT、I²PAK STPS3030CR。环氧树脂符合UL94 V0标准；冷却方式：C；推荐扭矩值：0.55 Nm；最大扭矩值：0.70 Nm。为避免单个散热器上的二极管发生热失控，需满足dPtot/dTj <1/Rth(j-a)的条件。脉冲测试条件：tp=380μs，δ<2%。传导损耗计算公式：P=0.26×IF(AV)+0.0107×IF²(RMS)。
商品特性
- 传导损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- 正向压降低，效率更高
- 热阻低
- 雪崩能力已明确规定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
