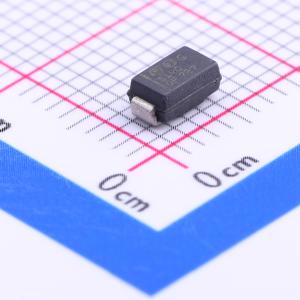

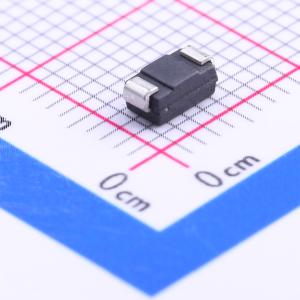

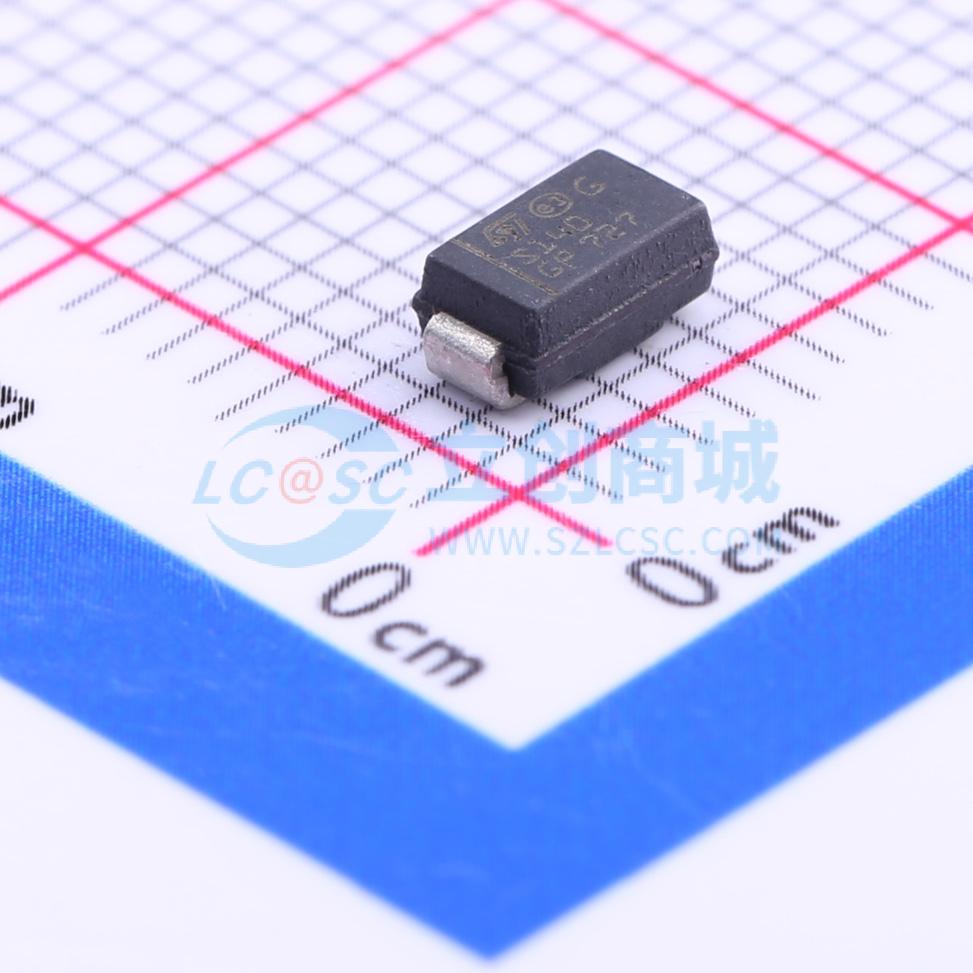

温馨提醒：图片仅供参考，商品以实物为准
STPS140A
电压:40V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、1 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS140A
- 商品编号
- C172478
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 550mV@1A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 12uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SMA（JEDEC DO-214AC）STPS140A和SMB（JEDEC DO-214AA）STPS140U封装，特别适用于表面贴装，用于低压、高频逆变器、续流和极性保护应用。热失控条件为dPtot/dTj >1/Rth(j-a)（适用于单独散热片上的二极管）；脉冲测试条件为tp=5ms，δ<2%或tp=380μs，δ<2%；评估传导损耗的公式为P=0.4×IF(AV)+0.10IF²（RMS）。
商品特性
- 传导损耗极小
- 开关损耗可忽略
- 正向压降低
- 表面贴装微型封装
- 雪崩能力已规定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
