TPS55340RTER
5A 40V 非同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS55340 是一款单片非同步降压转换器,集成了5A、40V的功率开关。该器件支持多种标准开关调节器拓扑,包括升压、SEPIC和隔离反激。输入电压范围为2.9V至32V,具有固定频率电流模式PWM控制,开关频率可从100kHz调整到1.2MHz,并支持外部时钟同步。器件还具有软启动功能、过流保护和热关断保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS55340RTER
- 商品编号
- C169167
- 商品封装

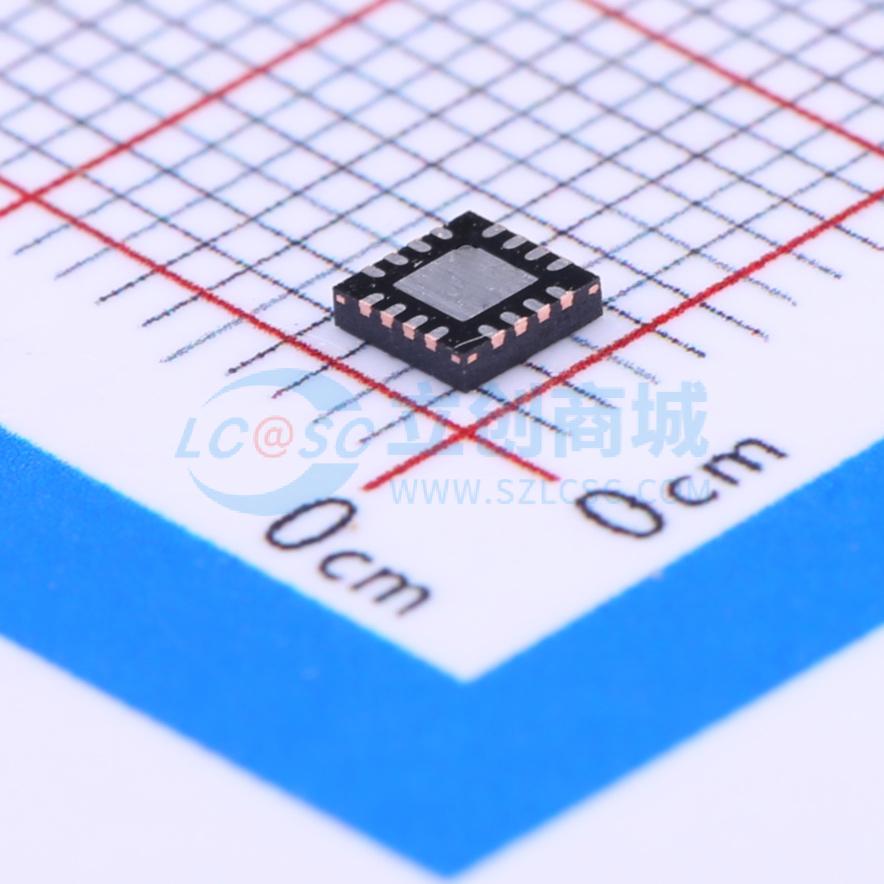

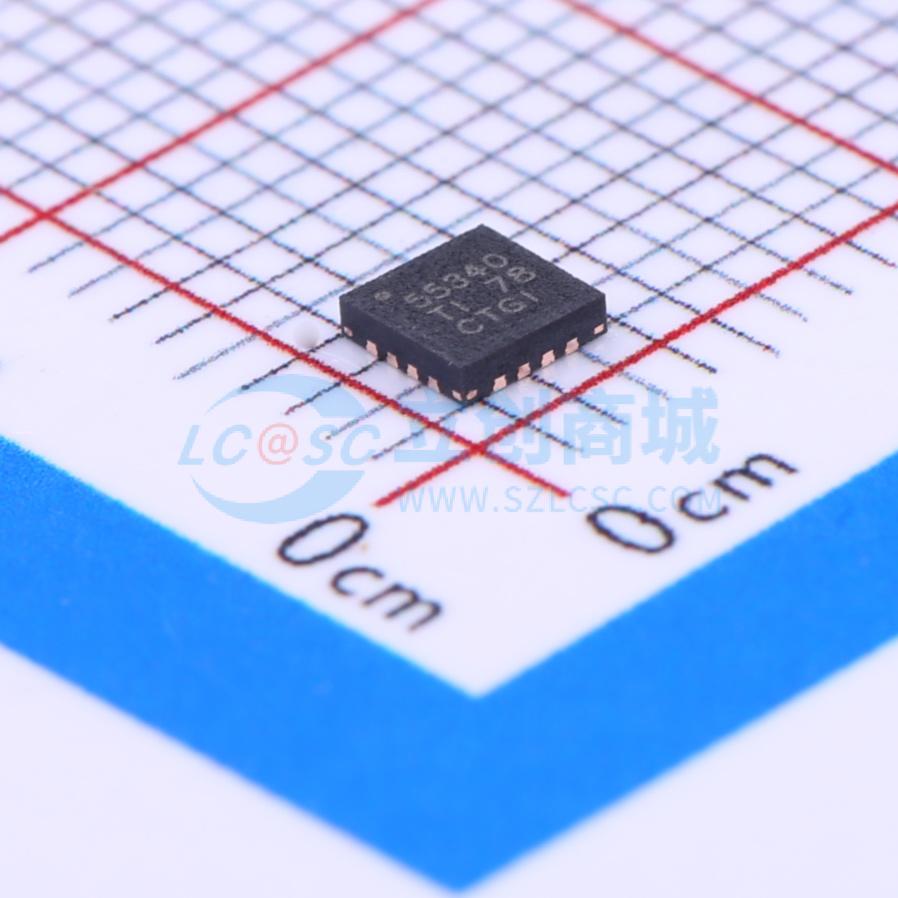

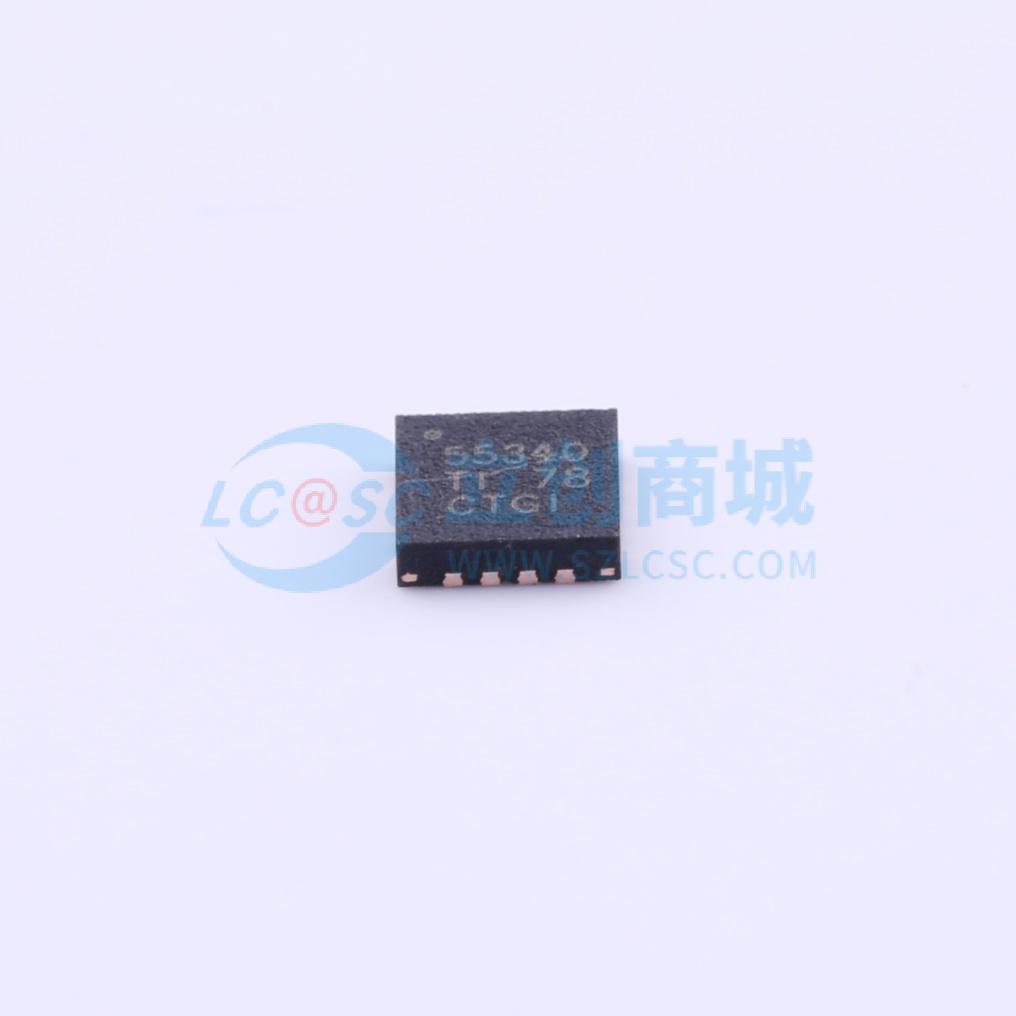

- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.9V~32V | |
| 输出电压 | 2.9V~38V | |
| 输出电流 | 5.25A | |
| 开关频率 | 1.14MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC；反激式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS55340是一款单片非同步开关稳压器，集成了5A、40V的功率开关。可以配置为多种标准开关稳压器拓扑结构，包括升压、SEPIC和隔离反激式。具有宽输入电压范围，支持多节电池或多路稳压3.3V、5V、12V和24V电源轨的应用。
TPS55340通过电流模式PWM（脉宽调制）控制来调节输出电压，并内置有振荡器。PWM的开关频率可以通过外部电阻设置，也可以与外部时钟信号同步。用户可以将开关频率编程设定在100 kHz至1.2 MHz之间。
具有可编程软启动功能，以限制启动时的浪涌电流，并具备其他内置保护特性，包括逐周期过流限制和热关断。
TPS55340提供小型3 mm x 3 mm 16引脚QFN封装以及带PowerPAD的14引脚HTSSOP封装，以增强散热性能。
HTSSOP-14封装的5A、40V TPS55340升压转换器与3A、40V TPS61175引脚兼容，并将最大输入电压从18V扩展到32V。
商品特性
- 内置5A、40V低压侧MOSFET开关
- 2.9V至32V输入电压范围
- ±0.7%参考电压
- 0.5 mA工作静态电流
- 2.7 μA关断电源电流
- 固定频率电流模式PWM控制
- 频率可调，范围从100 kHz到1.2 MHz
- 可与外部时钟同步
- 可调软启动时间
- 轻负载下跳脉冲以提高效率
- 周期性限流、热关断和UVLO保护
- QFN-16（3 mm x 3 mm）和HTSSOP-14封装，带PowerPAD
- 宽温度范围：-40℃至150℃
- 使用WEBENCH Power Designer创建基于TPS55340的定制设计
应用领域
- 3.3V、5V、12V、24V电源转换
- Boost、SEPIC 和 Flyback 拓扑结构
- Thunderbolt 端口，USB Type-C 电源传输
- 平板电脑和便携式PC的电源对接
- 工业电源系统
- ADSL调制解调器
