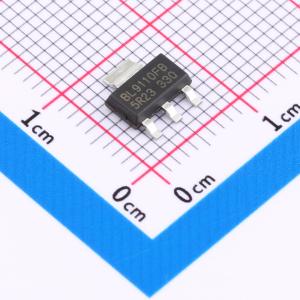

温馨提醒：图片仅供参考，商品以实物为准

BL9110-330BPFB

输入6V 输出3.3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输出3.3V，1A电流压降350mV，超低压差线性稳压器LDO
品牌名称: BL(上海贝岭)
商品型号: BL9110-330BPFB
商品编号: C169246
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.281克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

BL9110是一款低压差稳压器，输入电压范围为2.5V至6V，可提供1A的负载电流。BL9110有两种类型，即固定输出电压型和可调输出电压型。固定输出电压型的输出电压预设为内部微调电压1V、1.2V、1.3V、1.5V、1.8V、2.5V、2.7V、2.8V、2.85V、3.0V、3.2V、3.3V、5V，也可选择以50mV为增量，输出范围从1V至5V。可调输出电压型的输出范围为1V至5V。BL9110由一个电压基准、一个误差放大器、用于设置输出电压的电阻网络、一个用于过流保护的限流电路和一个热关断电路组成。通过芯片使能功能可实现超低电源电流的待机模式。由于BL9110采用DFN - 6、SOT - 89 - 5、SOT - 223 - 5、SOT - 223 - 3、TO - 263 - 3、TO - 220 - 3、SOT - 89 - 3、TO - 252 - 3、TO92 - 3和TO - 252 - 5等封装，具有高功率耗散能力，因此该集成电路可在电路板上进行高密度安装。

商品特性

高达1A的输出电流
70μA的工作电源电流
出色的线性调整率：0.05%/V
低压差：350mV@1A（输出电压 = 3.3V）
高电源抑制比
宽工作电压范围：2.5V至6.0V
1V至5V的工厂预设输出
高精度：±1%或±2%
内置自动放电功能
500mA浪涌电流限制
折返式限流保护
热关断保护
DFN - 6、SOT - 89 - 5、SOT - 89 - 3、SOT - 223 - 5、SOT - 223 - 3、TO - 263 - 3、TO - 220 - 3、TO - 252 - 3和TO - 252 - 5封装
符合RoHS标准且100%无铅

应用领域

便携式通信设备
电池供电设备
笔记本电脑、掌上电脑、笔记本计算机
手持式仪器
PCMCIA卡和无线局域网
相机、录像机等电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	静态电流(Iq)	70uA
	噪声	45uVrms
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	110mV@(1A)
