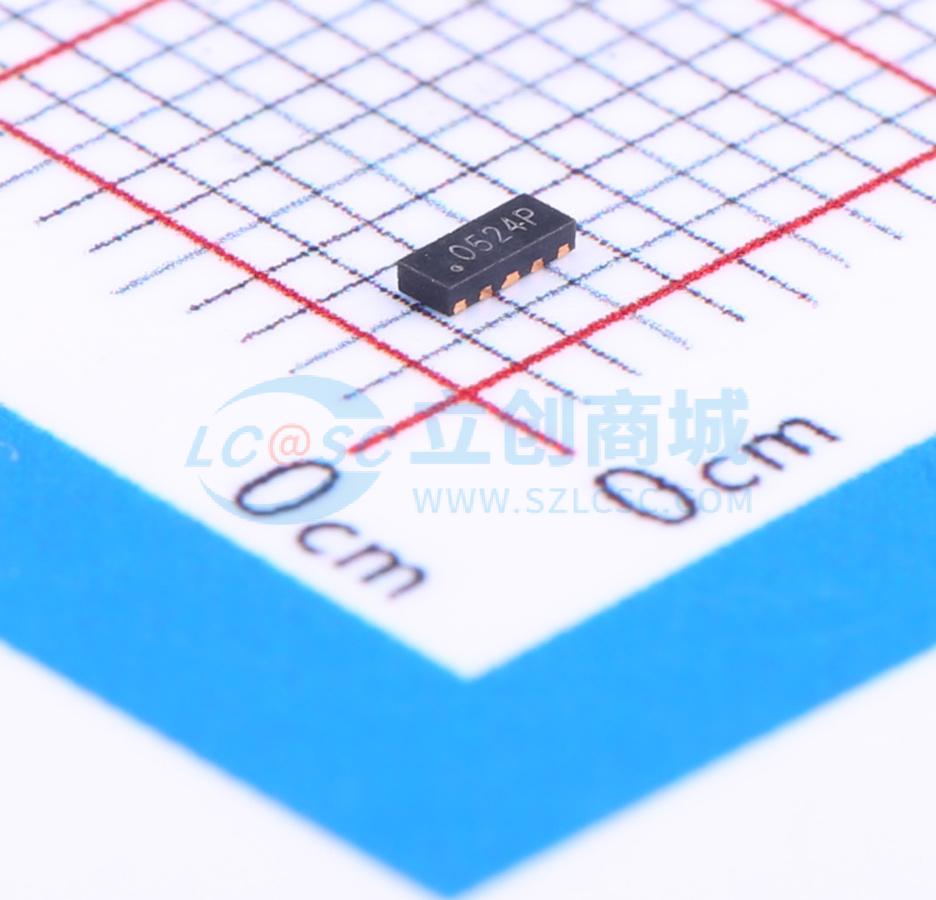

温馨提醒：图片仅供参考，商品以实物为准
PESDALC10N5VU
单向TVS 5V截止 峰值脉冲电流：5A
- 描述
- PESDALC10N5VU是一款用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受因静电放电、雷击和其他电压感应瞬态事件造成的损坏或闩锁。使用IEC 61000 - 4 - 2空气放电法，所有引脚可承受15kV静电放电脉冲，能满足4级要求。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDALC10N5VU
- 商品编号
- C169334
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
PESDALC10N5VU 是一款用于高速数据接口的低电容瞬态电压抑制器阵列，旨在保护敏感电子设备免受因静电放电（ESD）、雷击和其他电压瞬变事件造成的损坏或闩锁。使用 IEC 61000 - 4 - 2 空气放电法时，所有引脚均能承受 15kV 的 ESD 脉冲，可满足 4 级要求。
商品特性
- 100W 峰值脉冲功率（tP = 8 / 20μs）
- DFN - 10 封装
- 工作电压：5.0V
- 低钳位电压
- 低电容
- 符合 RoHS 标准
- 依据 IEC 61000 - 4 - 2（ESD）对数据线进行瞬态保护
- ±30KV（空气），±15KV（接触）
- IEC 61000 - 4 - 4（EFT）40A（5 / 50ns）
- IEC 61000 - 4 - 5（雷击）5A（8 / 20us）
应用领域
- USB 2.0、3.0 电源及数据线保护
- DVI 和 HDMI 端口保护
- 串行 ATA 端口保护
- 移动手机
- 数码相机和摄像机
- PDA 和 MP3 播放器
- 数字电视和机顶盒
- 其他便携式电子元件
