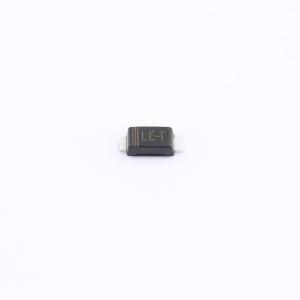

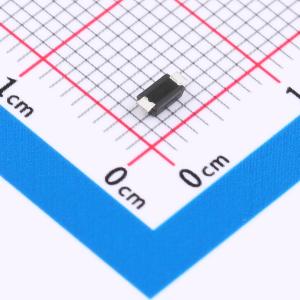

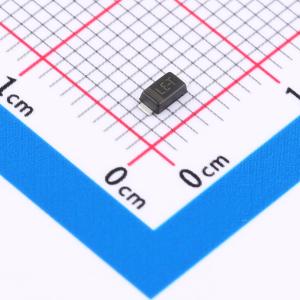

PTVSHC1TF12VU

TVS 12V截止峰值浪涌电流：170A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTVSHC1TF12VU瞬态电压抑制器旨在替代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能退化的问题。PTVSHC1TF12VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC1TF12VU采用SOD - 123FL封装，工作电压为12伏。
品牌名称: Prisemi(芯导)
商品型号: PTVSHC1TF12VU
商品编号: C169335
商品封装: SOD-123FL
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

PTVSHC1TF12VU瞬态电压抑制器旨在替代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能退化的问题。PTVSHC1TF12VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC1TF12VU采用SOD - 123FL封装，工作电压为12伏。

商品特性

每线4600W峰值脉冲功率（tP = 8/20μs）
SOD - 123FL封装
典型响应时间 < 1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	21V；29V
	峰值脉冲电流(Ipp)	170A@8/20us
	峰值脉冲功率(Ppp)	4.6kW@8/20us
	击穿电压	15V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1300pF
