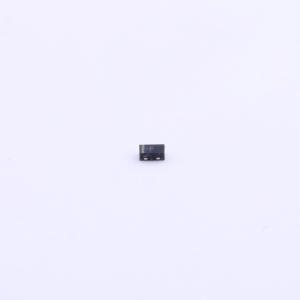

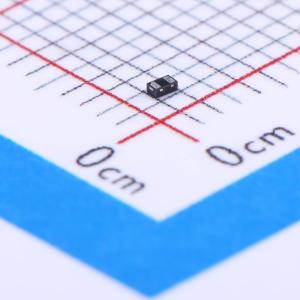

温馨提醒：图片仅供参考，商品以实物为准

PESDHC2FD7VU

单向ESD 7V截止峰值脉冲电流：15A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PESDHC2FD7VU静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，具有快速响应时间、较低工作电压、较低钳位电压且无器件性能退化等理想的板级保护电气特性。PESDHC2FD7VU可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PESDHC2FD7VU采用DFN1006-2L封装，工作电压为7V。它为设计人员提供了在不适合使用阵列的应用中保护单条单向线路的灵活性。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。
品牌名称: Prisemi(芯导)
商品型号: PESDHC2FD7VU
商品编号: C169333
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

PESDHC2FD7VU静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，具有快速响应时间、较低工作电压、较低钳位电压且无器件性能退化等理想的板级保护电气特性。PESDHC2FD7VU可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PESDHC2FD7VU采用DFN1006-2L封装，工作电压为7V。它为设计人员提供了在不适合使用阵列的应用中保护单条单向线路的灵活性。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。

商品特性

每条线路230W峰值脉冲功率 (tp = 8/20μs)
DFN1006-2L封装
替代MLV(0402)
单向配置
典型响应时间 < 1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000-4-2(ESD) ±30KV(空气)、±30KV(接触)；IEC 61000-4-4 (EFT) 40A (5/50ns)

应用领域

手机及配件
个人数字助理 (PDA)
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	16.5V
	峰值脉冲电流(Ipp)	15A@8/20us
	峰值脉冲功率(Ppp)	230W@8/20us

	属性	参数值
	击穿电压	9V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	73pF
