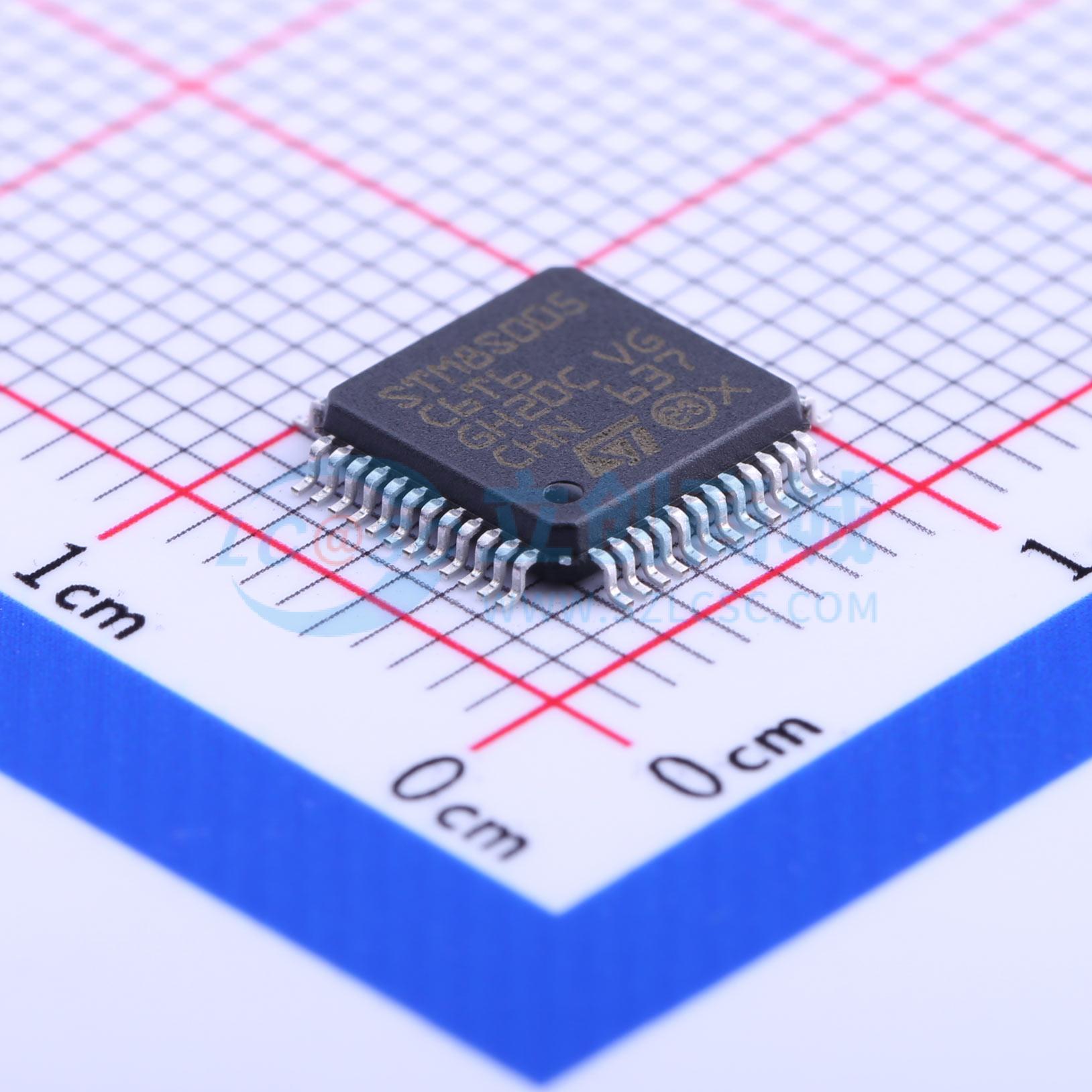

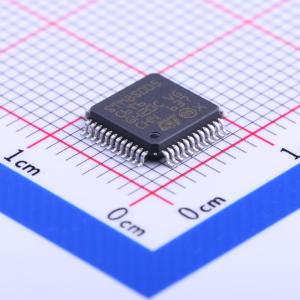

温馨提醒：图片仅供参考，商品以实物为准
STM8S005C6T6TR
主流超值系列8位MCU，具有32 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：核心最大CPU频率：16 MHz。采用哈佛架构和三级流水线的先进STM8内核。扩展指令集。中密度闪存/EEPROM。程序存储器：32 KB闪存，在55℃下经过100个周期后数据保留20年。数据存储器：128字节真实数据EEPROM，耐久性高达100k次写入/擦除周期
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S005C6T6TR
- 商品编号
- C169262
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| I/O数量 | 38 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 核心：
- 最大fcPu：16 MHz，先进的STM8内核，采用哈佛架构和3级流水线，扩展指令集
- 存储器：
- 中密度Flash/EEPROM：
- 程序存储器：32 Kbytes的Flash存储器，在55℃下经过100个周期后数据保留20年
- 数据存储器：128 bytes真数据EEPROM，耐久性高达100 k写/擦除周期
- RAM：2 Kbytes
- 中密度Flash/EEPROM：
- 时钟、复位和电源管理：
- 2.95 V至5.5 V工作电压
- 灵活的时钟控制，4个主时钟源：
- 外部时钟输入
- 内部、用户可微调的16 MHz RC
- 内部低功耗128 kHz RC
- 低功耗晶体谐振器振荡器
- 带时钟监控的时钟安全系统
- 电源管理：
- 低功耗模式（等待、主动停止、停止）
- 可单独关闭外设时钟
- 永久激活、低功耗的上电和掉电复位
- 中断管理：
- 嵌套中断控制器，有32个中断
- 6个向量上最多37个外部中断
- 定时器：
- 2个16位通用定时器，带有2 + 3 CAPCOM通道（IC、OC或PWM）
- 高级控制定时器：16位，4个CAPCOM通道，3个互补输出，死区插入和灵活同步
- 带8位预分频器的8位基本定时器
- 自动唤醒定时器
- 窗口和独立看门狗定时器
- 通信接口：
- 具有用于同步操作的时钟输出的UART，支持SmartCard、IrDA、LIN
- SPI接口，最高8 Mbit/s
- I²C接口，最高400 Kbit/s
- 模数转换器（ADC）：
- 10位ADC，±1 LSB
- 最多10个多路复用通道，扫描模式和模拟看门狗
- I/O：
- 48引脚封装上最多38个I/O，包括16个高灌电流输出
- 高度健壮的I/O设计，抗电流注入
- 开发支持：
- 嵌入式单线接口模块（SWIM），用于快速片上编程和非侵入式调试
