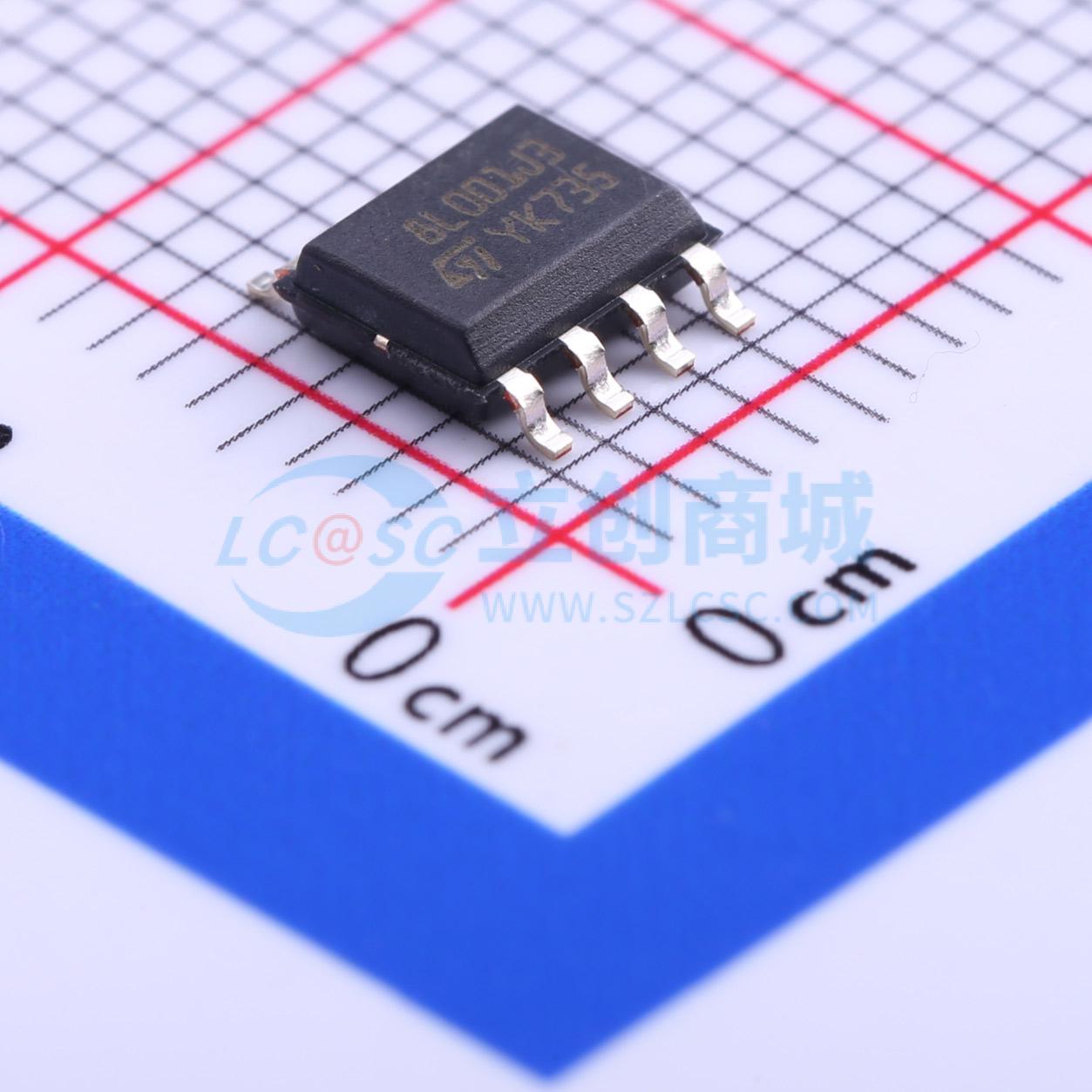

温馨提醒：图片仅供参考，商品以实物为准
STM8L001J3M3
超低功耗8位MCU，具有8 KB Flash、16 MHz CPU和最大2-KB的EEPROM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：供电电压范围：1.8V至3.6V。低功耗：Halt模式0.3μA，Active-halt模式0.8μA，Dynamic Run模式150μA/MHz。STM8内核，最高16 CISC MIPS吞吐量。温度范围：-40℃至125℃。8KB Flash程序存储器，包括最高2KB数据EEPROM。纠错码（ECC）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L001J3M3
- 商品编号
- C173981
- 商品封装
- SOP-8-150mil
- 包装方式
- 管装
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 1.5KB | |
| EEPROM容量 | 2KB | |
| I/O数量 | 6 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 供电电压范围：1.8 V至3.6 V
- 低功耗（停机模式：0.3 μA；主动停机模式：0.8 μA；动态运行模式：150 μA/MHz）
- STM8内核，高达16 CISC MIPS吞吐量
- 温度范围：-40℃至125℃
- 8 Kbytes闪存程序，包括高达2 Kbytes数据EEPROM
- 纠错码（ECC）
- 灵活的读写保护模式
- 应用内和在线编程
- 数据EEPROM功能
- 1.5 Kbytes静态RAM
- 时钟管理：内部16 MHz RC，快速唤醒时间（典型值4 μs）；内部低功耗38 kHz RC，驱动IWDG和AWU
- 复位和电源管理：超低功耗POR/PDR；三种低功耗模式：等待、主动停机、停机
- 中断管理：嵌套中断控制器，软件优先级控制；多达6个外部中断源
- I/O：多达6个I/O，均可映射到外部中断向量；I/O具有可编程输入上拉、高灌电流/拉电流能力和一个LED驱动红外输出
- 两个16位通用定时器（TIM2和TIM3），带上下计数器和1个通道（用作IC、OC、PWM）
- 一个8位定时器（TIM4），带7位预分频器
- 红外遥控（IR）
- 独立看门狗
- 自动唤醒单元
- 蜂鸣器定时器，频率为1、2或4 kHz
- SPI同步串行接口
- 快速I2C多主机/从机，400 kHz
- UART，带分数波特率发生器
- 2个比较器，各有1个输入
- 开发支持：硬件单线接口模块（SWIM），用于快速片上编程和非侵入式调试
